Topic: Interessanter Fehler bei einem OV I40 ui Board V.1.8 (Read 3352 times)
|
|
DF5LI
alter Hase
 Offline
Posts: 371
Ich liebe meinen SParrow !
|
 |
Interessanter Fehler bei einem OV I40 ui Board V.1.8
« on: 20. August 2018, 18:59:50 »
|
|
Beim Aufbau eines V.1.8 Boards mit einem H7 hatte ich das Problem, dass das Codec IC12 nicht erkannt wurde. Nachdem ich erst diesen Chip getauscht hatte, danach auch noch IC1, gab es immer noch die Fehlermeldung: Codec WM8731 not found. Nach vielen Messungen stellte sich heraus, dass die Leitung I2C4 SCL vom IC 12 zum Pin PF14 an der MCU unterbrochen war. Außerdem lag dieser Pin an der MCU auf Masse. Nun schaut euch mal das Foto der Platine an!
Also, manchmal liegen die Fehler nicht an mangelnden Lötfähigkeiten oder an defekten Bauteilen, sondern schlicht an einem kleinen Platinenfehler...
|
73, Harri
|
|
|
SP9BSL
positron
alter Hase
Offline
Posts: 443
|
|
Re:Interessanter Fehler bei einem OV I40 ui Board V.1.8
« Reply #1 on: 20. August 2018, 20:59:37 »
|
|
Hi Harri,
This may sound strange but I'm not so suprised watching this... Sometimes it happens. In my company we solder a lot of (thousands) boards daily, and per 1000 pcs mounted, this kind of fault is detected on one or two in random places. It's sad but we use China pcb factories because with european factories (at reasonable price level) it was twice or more times worse. Sometimes manufacturer's AOI or finger electrical test may pass the faulty pcb. Sometimes short circuit or gap is not visible even under microscope...
|
| « Last Edit: 21. August 2018, 07:21:05 by DL8EBD » |
 Logged
|
73 Slawek
|
|
|
|
|
|
|
|
|
SP9BSL
positron
alter Hase
Offline
Posts: 443
|
|
Re:Interessanter Fehler bei einem OV I40 ui Board V.1.8
« Reply #5 on: 21. August 2018, 06:53:30 »
|
|
Hi,
most pcb manufacturers claims 100% electricaly tested... Yes, with prototype series that's true, I've never had faulty pcb in prototype series (10..20 pcs amount). For some reason they aways do a certaint amount of extra boards in case of fault. When ordering prototype, I sometimes get twice amount more than ordered, few or tens more if high volume order. I don't know their algorithm of tests but i'm not sure it is really 100% in high voulme orders. From other side: few weeks ago we had order from our valuable customer from Luxembourg, it was 8th layered pcbs with chips like Zynq (BGA), DDRAMs and a lot of other components (double sided placement, over 1000 components). I was sceptical because customer sent us only .brd file, but my boss said "let's try". We ordered in ALLPCB (yes they can do more than 6 layers) amound of 200 - cost ~50$ each, and when we mounted and tested - guess what... Every pcb passed the tests, zero faults! I assume in less expensive orders, pcb manufacturers pay less attention and like Forest said: shit happens... I inspected few companies in Poland (I have one im my town) and the test process is similar, two passes: AOI (optical) and electrical with "flying fingers". This kind of fault should be detected at first stage (optical test), I may only guess they may have a kind of random test at high volume orders, or just simple human mistake happened at quality control...
|
| « Last Edit: 21. August 2018, 07:22:23 by DL8EBD » |
Logged
|
73 Slawek
|
|
|
|
|
SP9BSL
positron
alter Hase
Offline
Posts: 443
|
|
Re:Interessanter Fehler bei einem OV I40 ui Board V.1.8
« Reply #7 on: 21. August 2018, 08:18:11 »
|
|
Also google doubles sentences in posts  I see some of them twice.
|
|
Logged
|
73 Slawek
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:Interessanter Fehler bei einem OV I40 ui Board V.1.8
« Reply #8 on: 21. August 2018, 10:31:21 »
|
|
@ Thomas und Ralf:
Ihr habt natürlich recht! Ich habe hier noch 2 weitere ui-Platinen V.1.8, die sind einwandfrei !

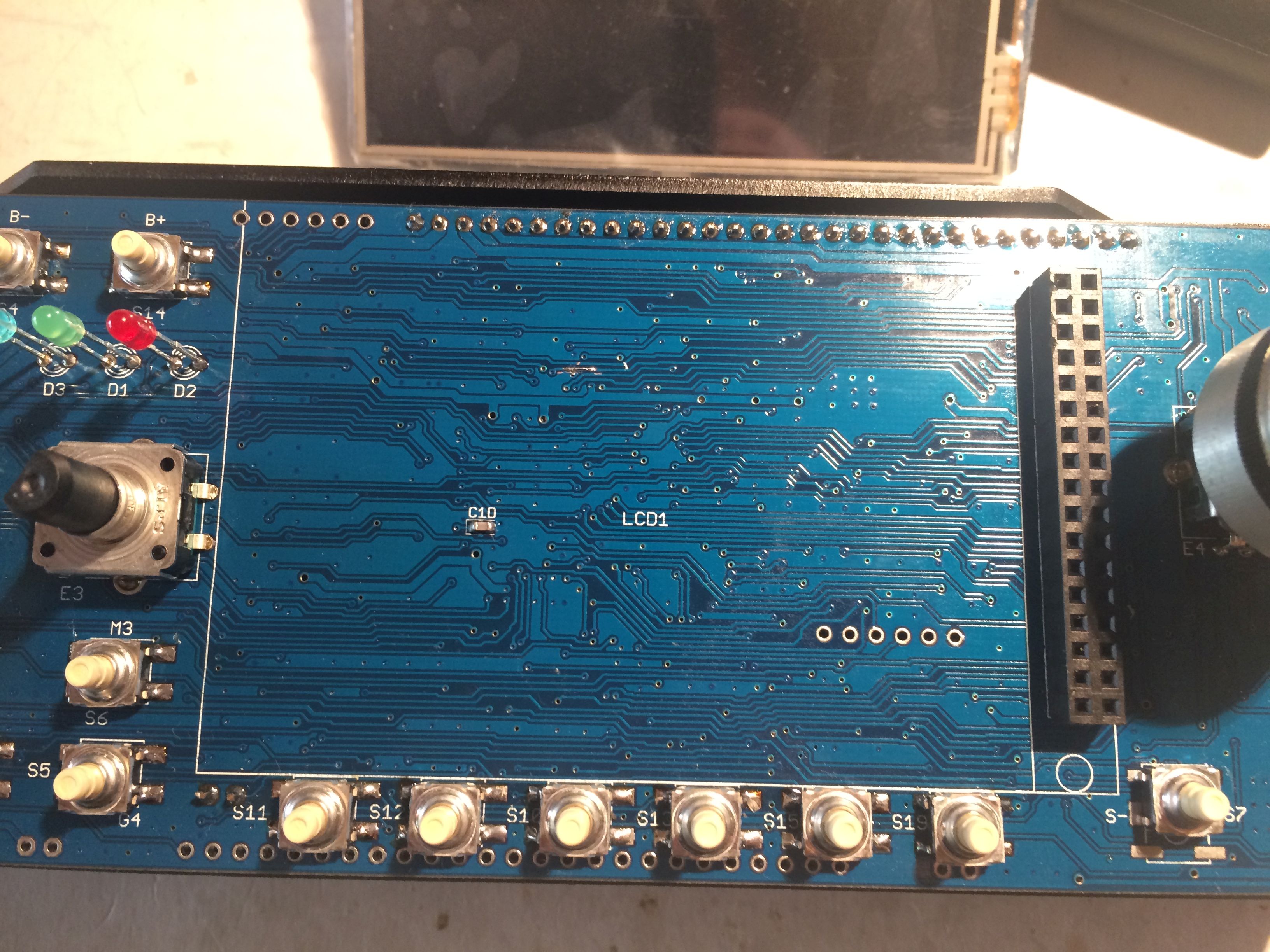

Und für alle, die genau wissen wollen, wo die Fehlstelle war : siehe Foto
|
| « Last Edit: 21. August 2018, 10:55:35 by DF5LI » |
Logged
|
73, Harri
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:Interessanter Fehler bei einem OV I40 ui Board V.1.8
« Reply #9 on: 21. August 2018, 10:58:13 »
|
|

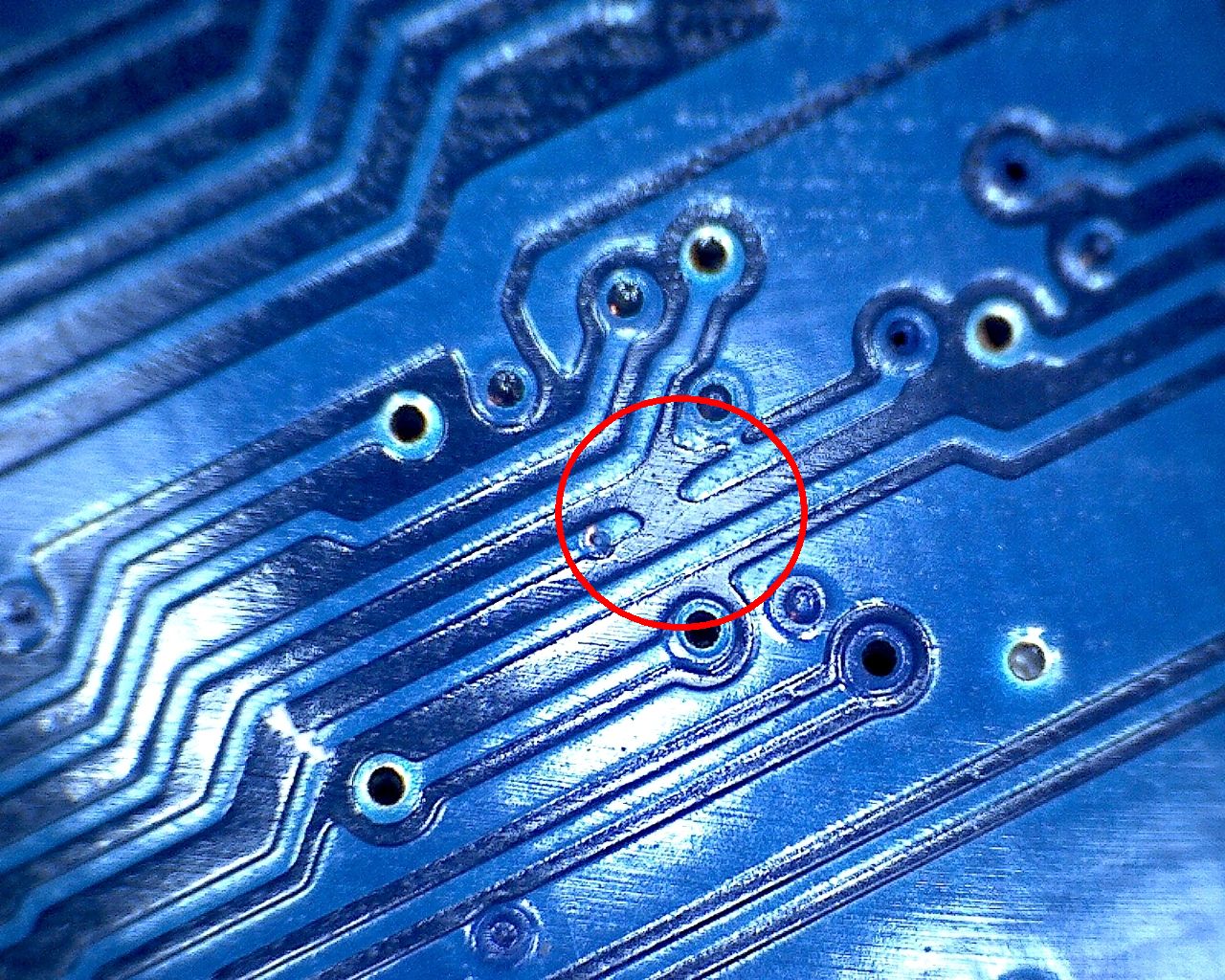

Hier das Foto:
|
73, Harri
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Interessanter Fehler bei einem OV I40 ui Board V.1.8
« Reply #10 on: 30. August 2018, 16:44:50 »
|
|
Da muss man aber ohne roten Kringel schon super genau hinsehen, da die Reparatur fast unsichtbar ist....
Das erste Suchbild im Forum
|
| « Last Edit: 30. August 2018, 16:45:23 by peter_77 » |
