4-Zoll-LCD für uiOVI40-Platine
« on: 22. May 2019, 06:47:45 »
|
|
Hallo allerseits!
Möchte auch hier auf die von mir geroutete Leiterplatte LCD40PO für das 4Zoll-Display von Aliexpress hinweisen.
Die Photo-Plotter-Daten stelle ich zur freien Verwendung in einem zip-file zur Verfügung.

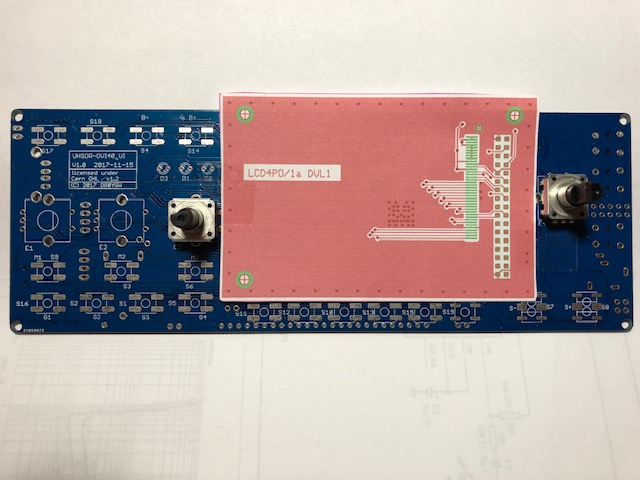

Die Position der Leiterplatte LCD40PO auf der ui-Platine habe ich so gewählt (siehe Bild), dass sie exakt zwischen den beiden Encodern zu liegen kommt.
Um den Platz für die untere Tasterreihe freizuhalten, ragt die Platine ca 5mm über den oberen ui-Platinenrand hinaus.
vy 73,
Helmut
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #1 on: 22. May 2019, 06:49:36 »
|
|
und hier Schaltung und Bestückungsplan...
|
 LCD4POP_.PDF
« Last Edit: 22. May 2019, 07:00:43 by OE3HKC » |
 Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #2 on: 22. May 2019, 06:53:02 »
|
|

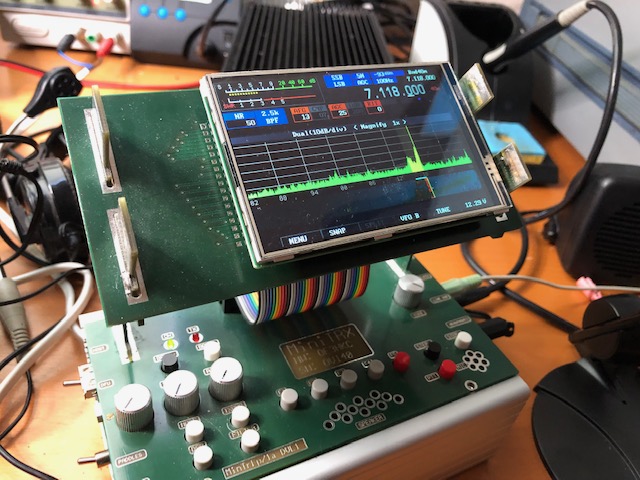

so schaut das Display auf meinem MiniTRX aus...
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #3 on: 22. May 2019, 07:00:04 »
|
|
und hier noch die zip-Datei mit den Plotter Daten...
wer die Möglichkeit hat, danach eine Leiterplatte fertigen zu lassen, ist herzlich dazu eingeladen, es zu tun.
Das 39-polige Flexkabel des Displays wird stumpf auf die Lötpunkte der Platinenseite LCD40PO/1a gelötet..
viel Erfolg beim Experimentieren !
4 zoll TFT LCD 320X480 ILI9486
unter diesem Suchbegriff findet man bei Aliexpress das dazu passende Display...
vy 73,
Helmut
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #4 on: 22. May 2019, 10:16:11 »
|
|
Klasse Arbeit, Helmut! Ich habe mir nach deiner ersten Veröffentlichung zu diesem Display gleich eins besorgt, aber als ich das kurze Flexband mit den 39 Kontakten sah, habe ich es erstmal entmutigt beiseite gelegt...
Falls jemand nach deinem Entwurf Platinen machen lässt, würde ich 2 Stück davon abnehmen.
|
|
Logged
|
73, Harri
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #5 on: 22. May 2019, 10:50:02 »
|
|
erst mal an Helmut DANKE für die Arbeit und das Ergebnis.Ich verfolge das Ganze schon einige Zeit und würde gern meine vorhandenen OVi40-ui V1.7 und V1.8 mit 4" nachrüsten.
Falls also jemand Platinen fertigt (oder läßt) würde ich 2 Stk. abnehmen.
Wie sind die Erfahrungen mit "Ali"? Ich hatte im Februar mal eine Bestellung aufgegeben, Geld wurde auch per PayPal eingezogen, aber bis heute NULL-Reaktion.
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #6 on: 22. May 2019, 11:07:50 »
|
|
Hallo, liebe Interessenten..
Ich habe mich bei Aliexpress vor längerer Zeit registriert (auch meine 3,5 Zöller hab ich dort bestellt)..
auf die 4 Zöller habe ich ca 3 Wochen gewartet, allerdings nicht über PayPal sondern über Visa bezahlt...
reiche jetzt auch noch die Layouts der beiden Leiterplattenseiten, kopiert in eine .odt Datei, nach...
würde mich freuen, wenn jemand Fertigungsmöglichkeiten hätte..
vy 73,
Helmut
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #8 on: 22. May 2019, 15:38:45 »
|
|
Hallo, Bestückungsdruck gibt es keinen, ich bestücke nur nach dem Bestückungdplan...
Bevor man große Stückzahlen bestellt, würde ich ein paar Musterplatinen bestellen, da die Printversion mit der 34-poligen Leiste noch nicht ausgetestet ist...
Vy 73,
Helmut
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #11 on: 22. May 2019, 18:28:05 »
|
|
Hallo Andreas,
bis auf den Bestückungsdruck top and bottom sind meine Gerber und drl files vollständig..
für den Bestückungsdruck müsste ich noch ein paar Layers meines cad-Programmes in Gerbers konvertieren, bei einem mini Printchen wie der LCD-Platine finde ich jedoch den Mehraufwand an Zeit für die Bestückung nach Bestückungsplan unerheblich...
steigert die Aufmerksamkeit und schärft die Merkfähigkeit, wir arbeiten ja nicht im Akkord
jetzt noch eine Definition der einzelnen files:
1.) LCD4POS.LGX (solder side LCD4PO/1a DVL1)
Gerberfile für Leiterbahnen BOTTOM
2.) LCD4POC.LGX (component side LCD4PO/2a DVL1)
Gerberfile für Leiterbahnen TOP
3.) LCD4POL.LGX
Gerberfile für Lötstopp BOTTOM
4.) LCD4POU.LGX
Gerberfile für Lötstopp TOP
5.) LCD4POF.LGX
Gerberfile für die Fräskontur (Printaußenkante ist die Kontur-Mittellinie)
6.) LCD4PO.DRL
Bohrprogramm
7.) LCD4PO.MFG
Zusammenfassung der tools für das Bohrprogramm (Textfile)
die Gerberfiles für den Bestückungsdruck müsste ich erst erstellen aus den Bauteilkonturlayern , den Referenzdestinatoren und den Attributen zu den Bauteilen...
denn wenn schon ein Bestückungslayer, dann sollen auch die Bauteilattribute drauf sein, sonst muss ich ja erst wieder in den Stromlauf reingucken...
so weit so gut, werde jetzt versuchen, den Bestückungsdruck zu generieren...
falls es gelingt, werde ich die files nachreichen...
vy 73,
Helmut
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #12 on: 22. May 2019, 21:00:00 »
|
|
Bestückungsdruck ist bereits im Werden...
vy 73 und good night
Helmut
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #14 on: 23. May 2019, 09:50:36 »
|
|
Schematics gibt es davon nicht, nur Anschlussbelegung des 39-poligen Flexkabels... sckick dir den link, sobald ich wieder zu Hause bin...
73, Helmut
|
|
Logged
|
