Bestückung der / Populating of DUC/DDC Prototypen startet
« on: 22. May 2019, 16:58:11 »
|
|
Hallo an alle,
heute ist mein Päckchen von Digikey aus den USA gekommen für alle Teile für die Prototypen-RF-PCBs. Es sind ZWEI Platinen: eine geht von DC...80MHz, die zweite von 70MHz...6GHz (RX und TX). Der OVI40 wird mit einer von den beiden oder mit beiden einsetzbar sein (wie ihr wollt), die Grundplatine wird Steckplätze für beide haben. Wegen des identischen Steuer- und Datenbusaufbaus (Hardware und Software - seitig) wird eine automatische Erkennung für UHSDR kein Problem sein (auf dem Steuerbus antworten die Platinen auf ein Inquiry individuell). Ich habe gleich Teile für mehrere Prototypen bestellt: weil ich garantiert während der weiteren Entwicklung welche schrotten werde... Wenn die PCBs bestückt sind geht die Firmware-Entwicklung los. Zunächst mit dem auf beiden PCBs vorhandenen USB-Bus - später dann auch mit SPI und I2S für den OVI40. Aufgrund der USB-Schnittstelle werden beide PCBs auch ausgekoppelt anderweitig nutzbar sein...
+++++++++++++++++++++++++++++++++++++++++++++++++
Hello to all,

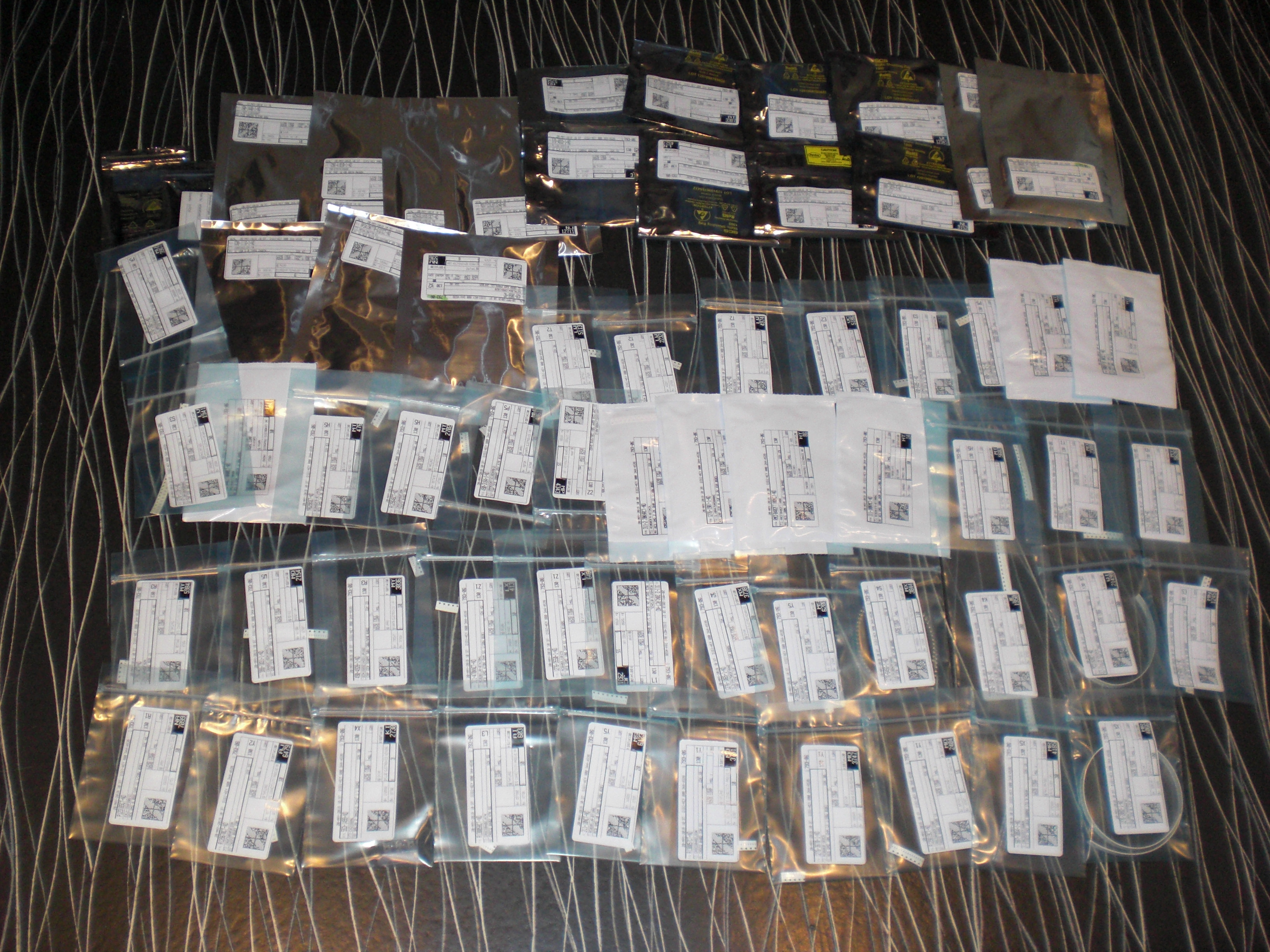

today I got my parcel from Digikey, USA containing all parts for the prototype RF PCBs. It will be TWO different PCBs: one covers DC...80MHz and the other 70MHz...6GHz (RX and TX). OVI40 will work with one of them or both (it's your decision), motherboard will carry headers for both. Because of identical signal and configuration bus (hardware and software) UHSDR will autodetect both (each PCB does have an uniqe inquiry answer - and the one of Slawek will have one, too). I have ordered parts for a few prototypes because of I am nearly sure I will send some to oblivion during test and programming works... After populating the parts I will start developing FPGA firmware. At first stage communication will be over USB connector (which is present on both PCBs). If this is running I2S and SPI for connecting to OVI40 will follow. Because of the presence of USB both PCBs can be used without OVI40 in other projects or with PC...
vy 73
Andreas
|
« Last Edit: 22. May 2019, 17:03:34 by DF8OE » |
 Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
DF8OE
Administrator
Offline
Posts: 6284
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:Bestückung der / Populating of DUC/DDC Prototypen startet
« Reply #1 on: 20. August 2019, 08:38:32 »
|
|
Hallo Thomas,
normalerweise ist die Sommerzeit = Ferienzeit in meinem Hauptberuf (Reparatur) immer eine Zeit der Flaute. Deswegen war ich guter Dige dass ich bis zum Ende der Ferien etwas Neues berichten kann. Genau wie der Klimawandel, der auch eine hohe Eigendynamik hat, hat es jetzt wohl auch das Reparaturaufkommen: ich bin "zugebombt" mit Reparaturen weswegen mein Zeitplan in keinster Weise aufgegangen ist. Die Ferien sind zu Ende, der Schulunterricht, den ich an 5 Wochentagen zusätzlich zu meiner Reparaturtätigkeit ausübe, hat wieder begonnen. Eine Platine ist zu 80% bestückt, die andere zu 25%.
Sowie sich irgendwas Neues ergibt werde ich das Posten.
vy 73
Andreas
|
|
