Problem UI with STM32H734ZIT6
« on: 25. August 2022, 07:21:23 »

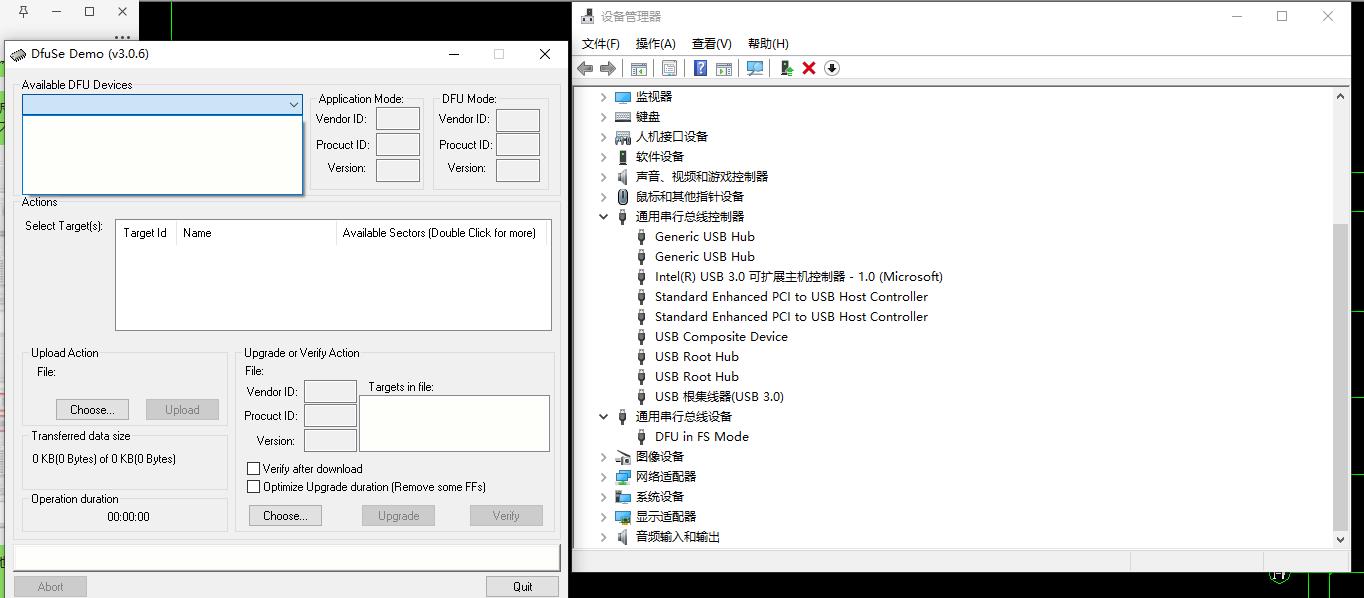

Processor STM32H743ZIT6V  The DFU can see in PC but the Dfuse Demo v.306 cann't Program and I check some key piont.
Power 3.3V is available.
Reset (25 foot) C94 with 57KOhm works - rises to 1.9V.
The IC5 (ASTX-H11) 3-pin provides a 16MHz signal with a 1.7V amplitude.
« Last Edit: 25. August 2022, 07:37:50 by yeson »
Logged

yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #1 on: 25. August 2022, 07:24:56 »

After that I programmed with ST-Link V2.
Bootloader to 0x08000000 Fireware to 0x08060000. I think to MCU cann't not run
Logged

yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #2 on: 25. August 2022, 07:28:47 »

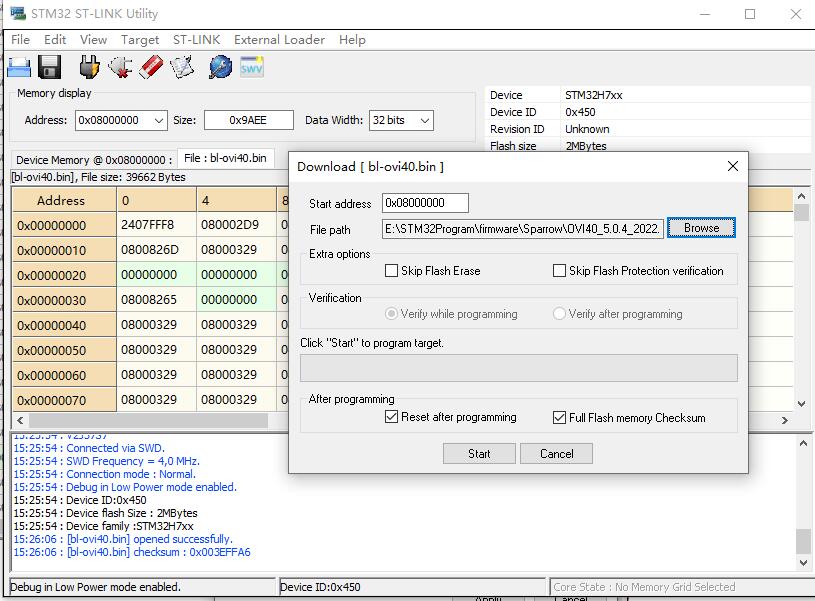

bootloader write to 0x08000000
Logged

yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #3 on: 25. August 2022, 07:30:05 »

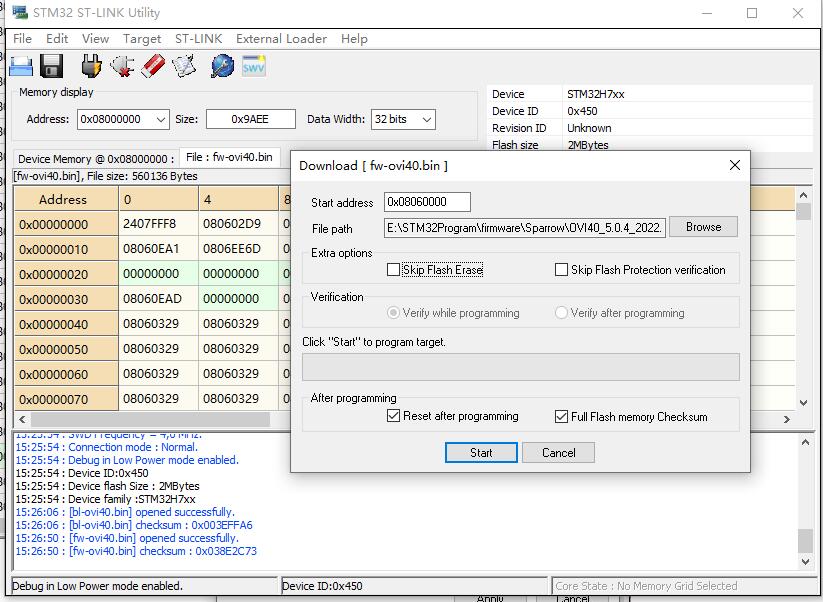

Fireware write to 0x8060000
Logged

yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #4 on: 25. August 2022, 07:33:13 »

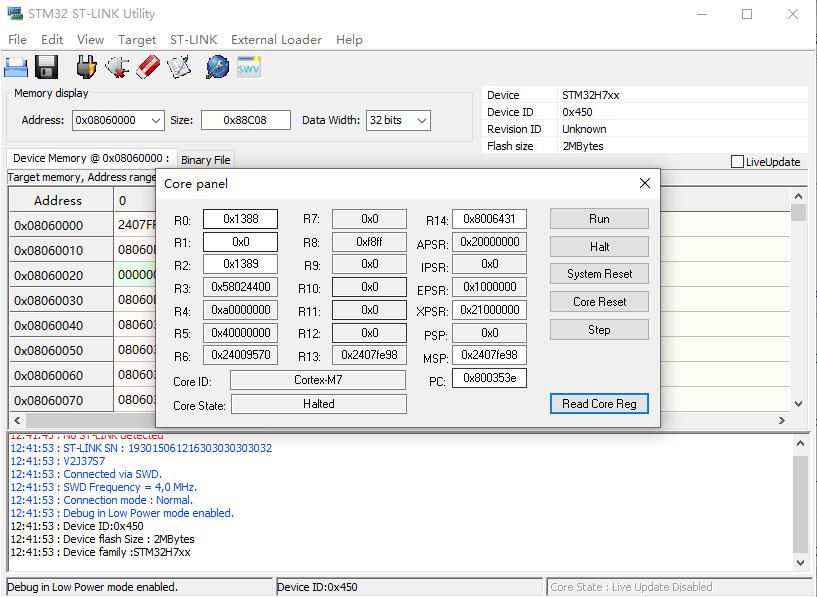

MCU core menu
Logged

yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #5 on: 25. August 2022, 07:41:41 »

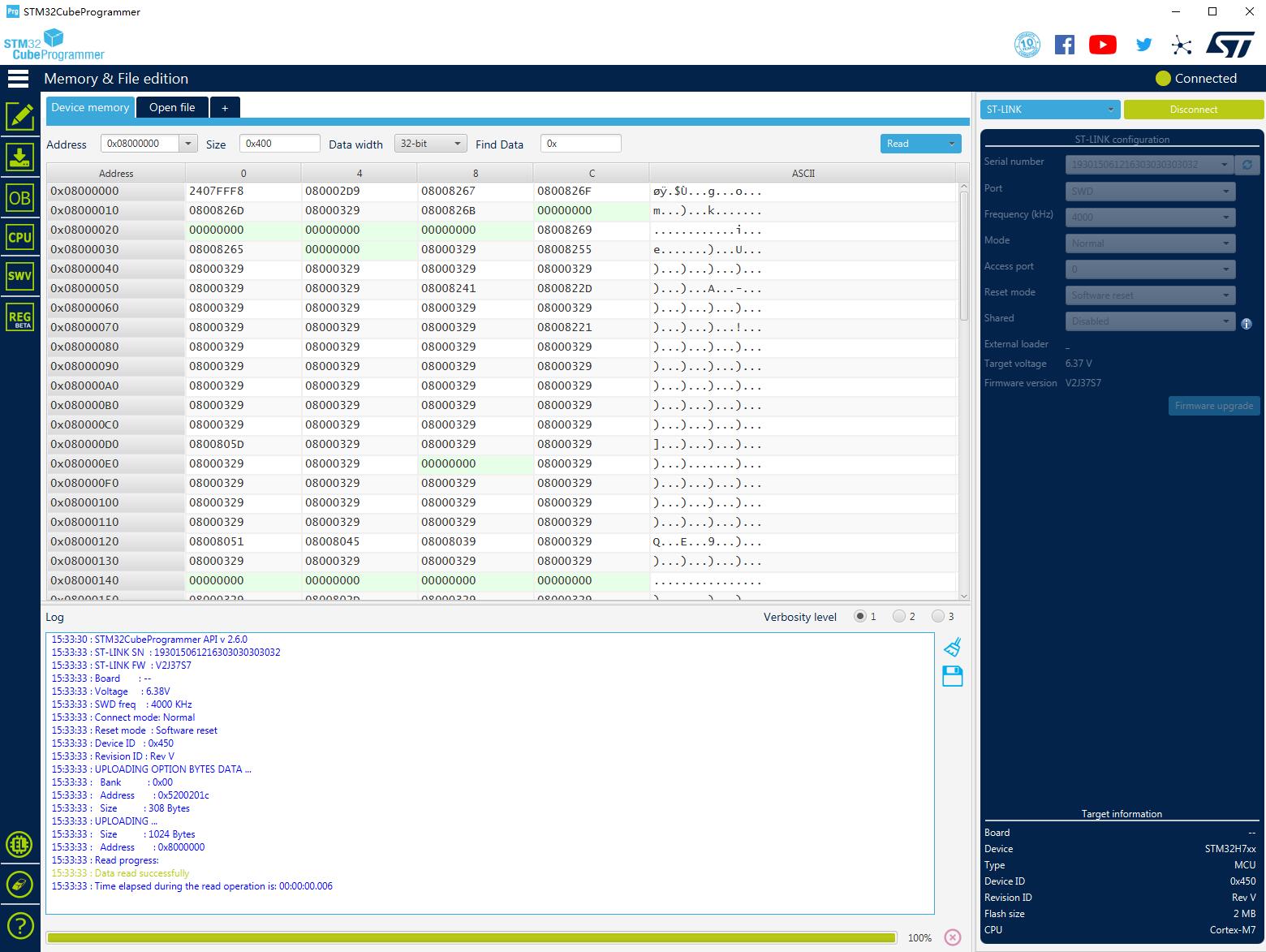

I try to use STM32cubePorgrammer. But it sitll not work
Logged

yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #6 on: 25. August 2022, 07:42:56 »

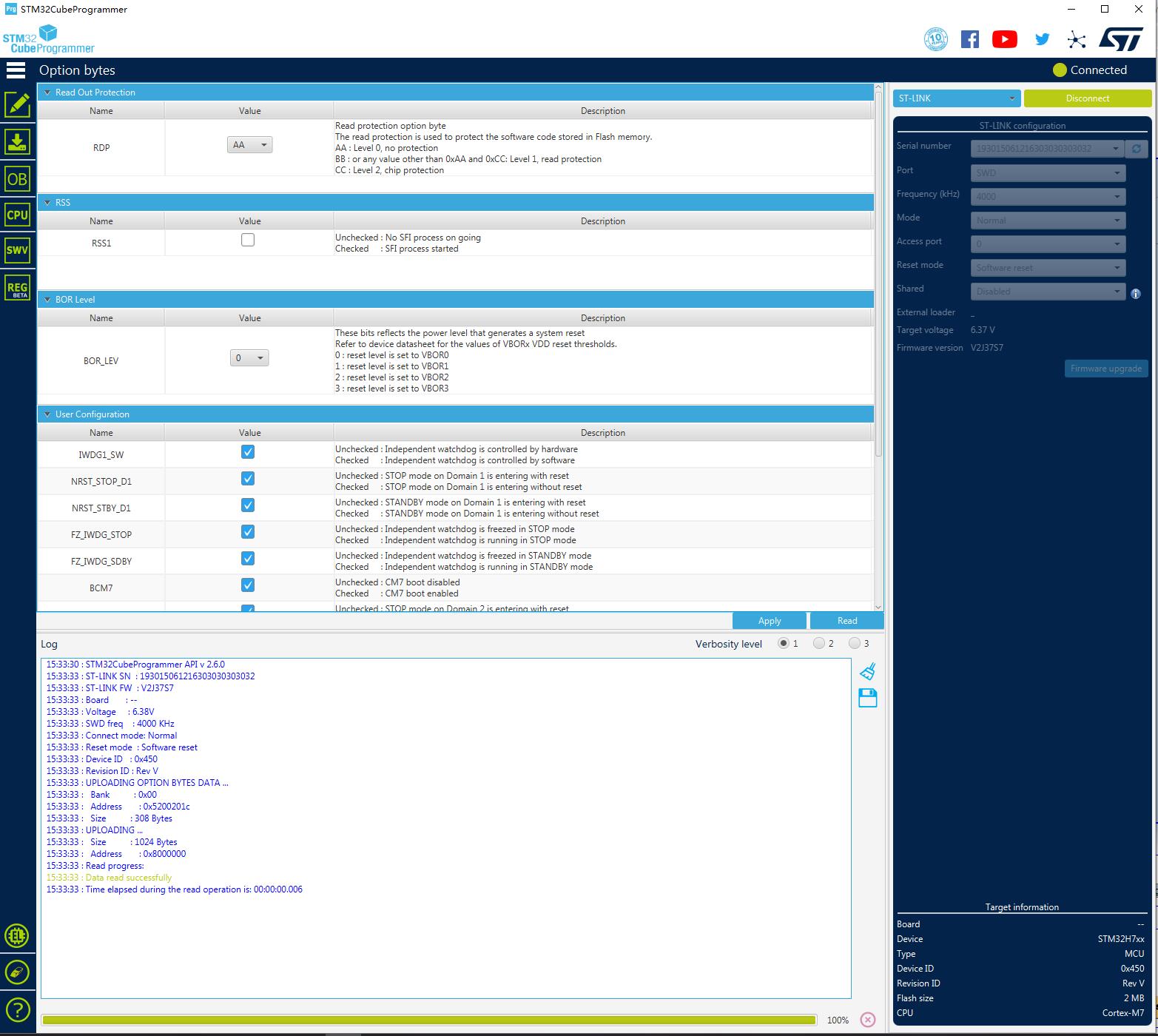

STM32CP02
Logged

yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #7 on: 25. August 2022, 07:44:02 »

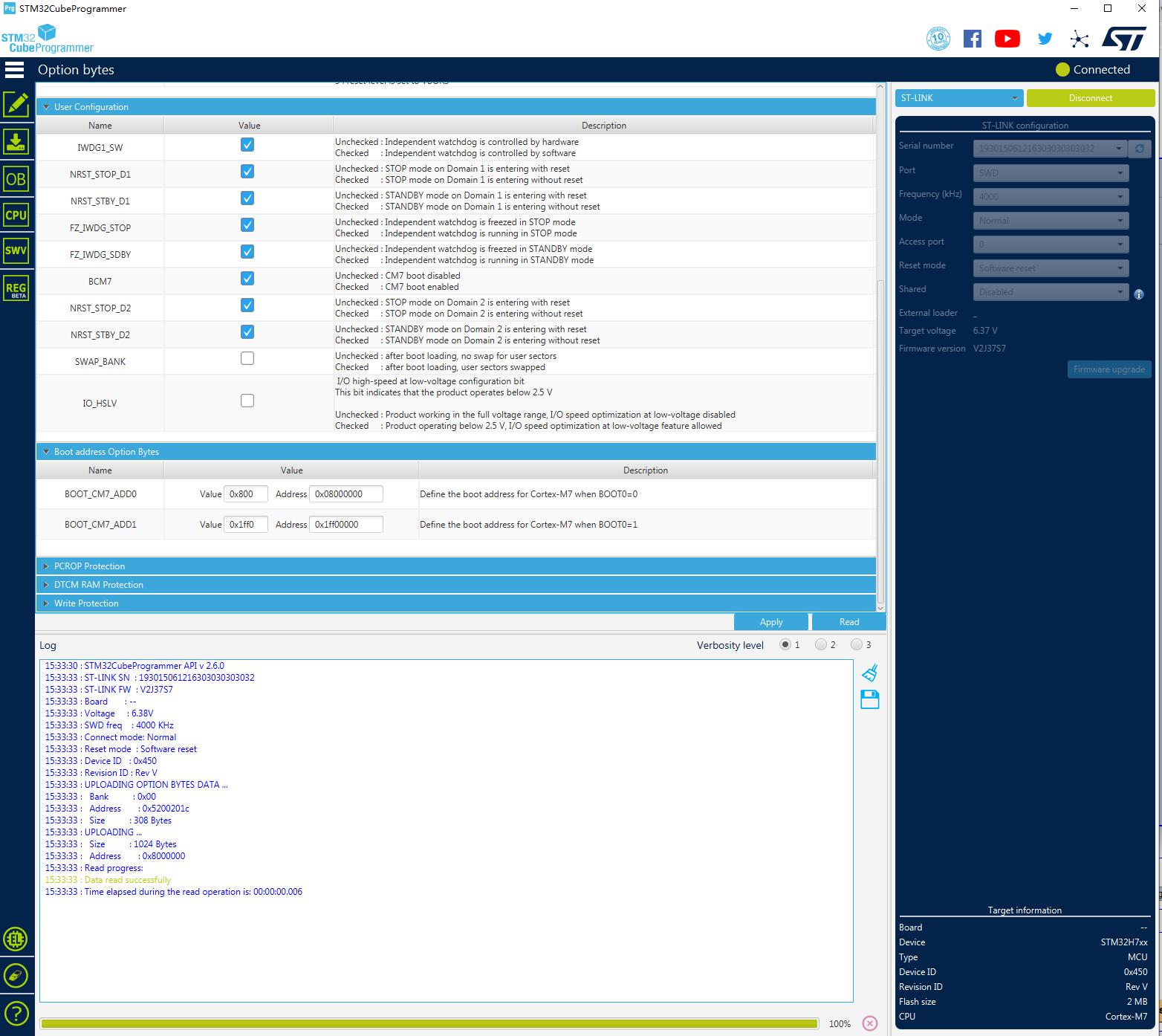

STM32CP03
Logged

yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #8 on: 25. August 2022, 07:45:06 »

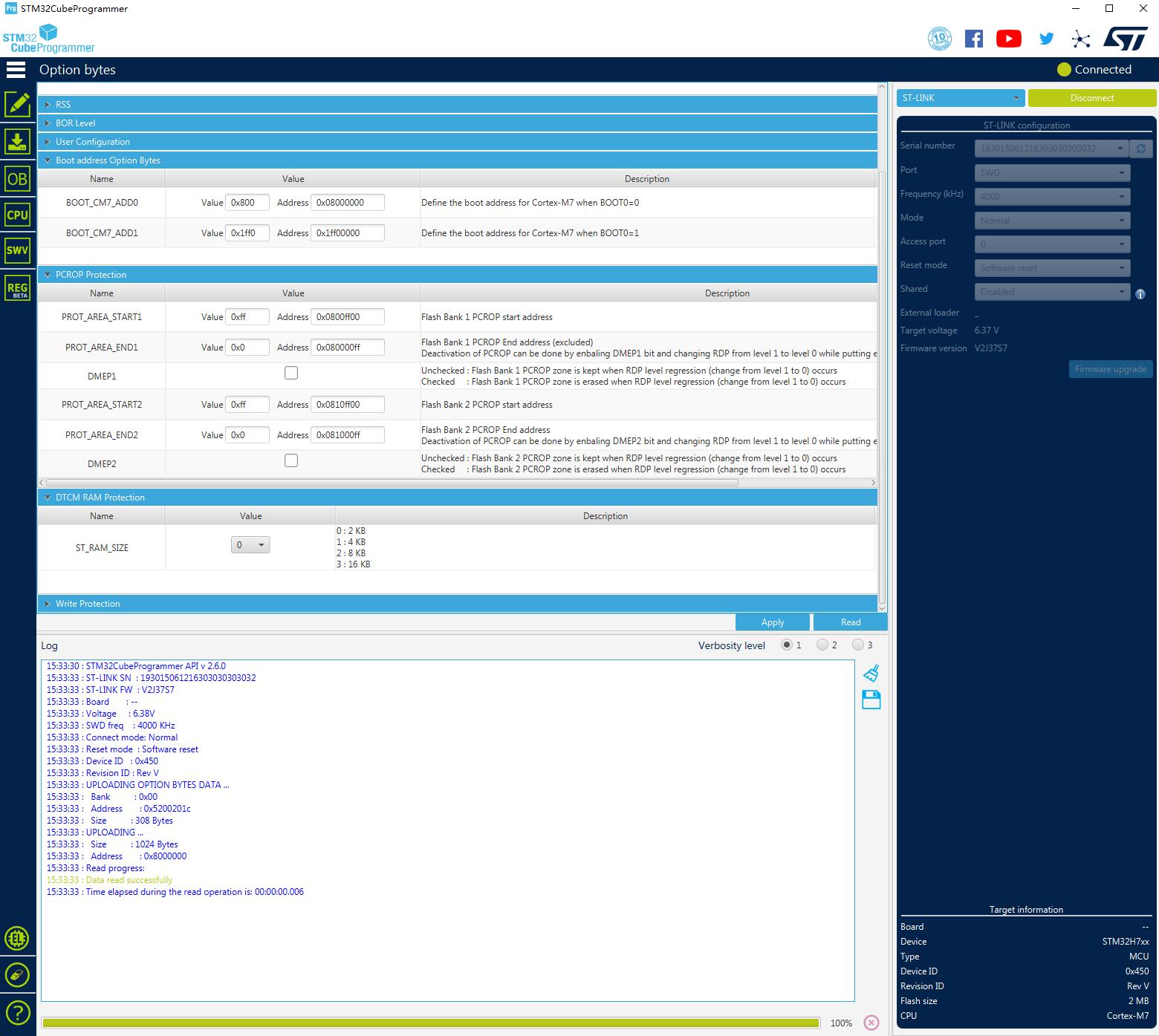

STM32CP04
Logged

yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #9 on: 25. August 2022, 07:46:20 »

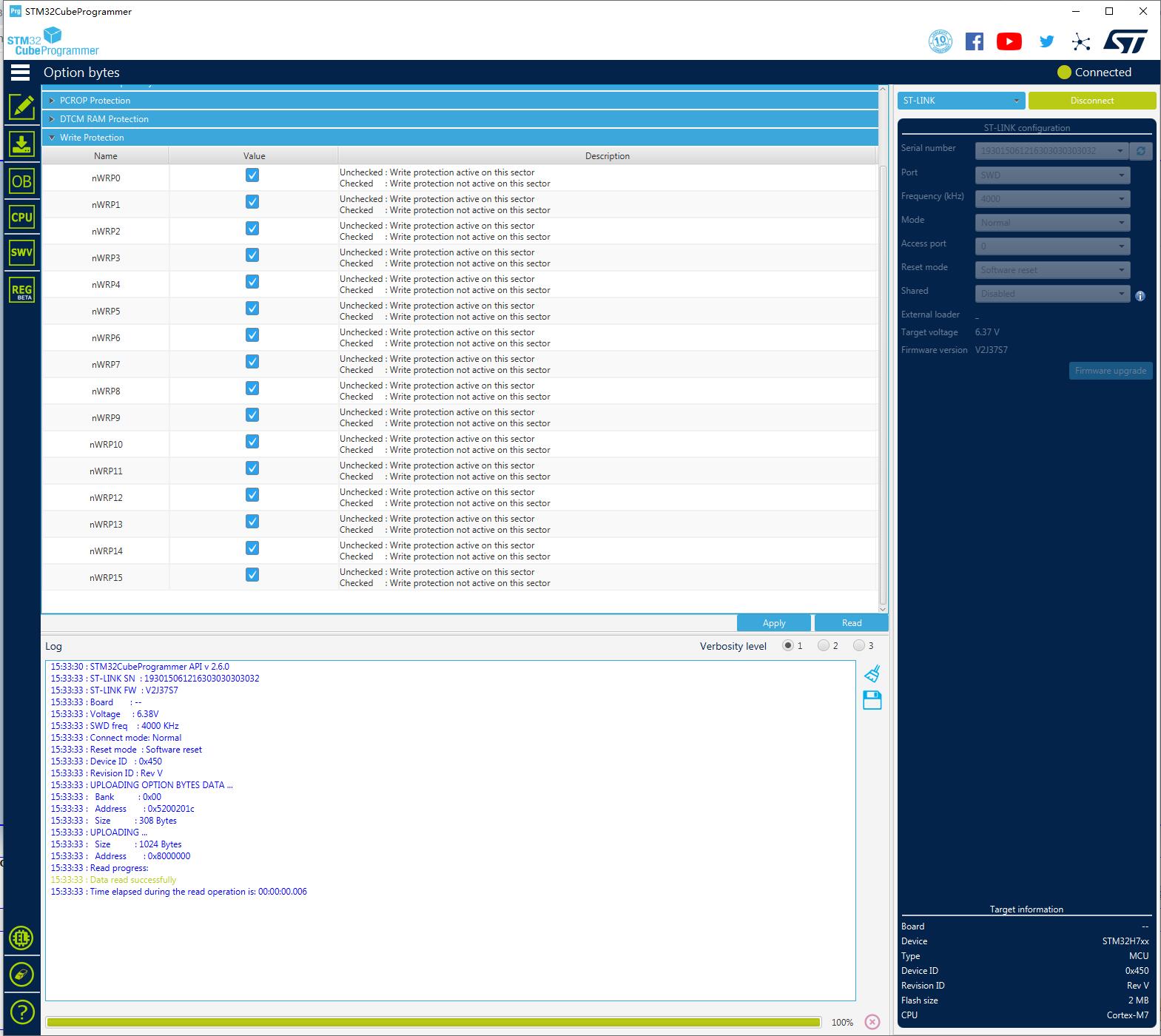

STM32CP05
Logged

yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #10 on: 25. August 2022, 07:50:41 »

After Programed.I Press Power.There is nothing display just a white bakground. I try to press Power + (Band+ or Band-).it cannot entry to bootroader menu. still nothing displayed.
Logged
DF8OE
Administrator
*****

Offline

Posts: 6284



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:Problem UI with STM32H734ZIT6
« Reply #11 on: 25. August 2022, 07:53:50 »

I have not programmed STM32 for a long time but I remember that STM32*7 sometimes have scrambled BOOT_ADD0 and BOOT_ADD1 which must be set manually with stlink. I am working on Linux console and havbe not any skills on Windows applications.

vy 73
Andreas
Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #12 on: 25. August 2022, 08:03:33 »

In the  Option bytes
BOOT_ADD0 = 0x08000000
BOOT_ADD1 = 0x1ff00000

Is it the correct address for booting?
Logged
DF8OE
Administrator
*****

Offline

Posts: 6284



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:Problem UI with STM32H734ZIT6
« Reply #13 on: 25. August 2022, 11:58:16 »

Pse look here and enter pattern "BOOT_ADD".

vy 73
Andreas
Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
yeson
Neuling
*

Offline

Posts: 14



I'm a llama!

View Profile
Re:Problem UI with STM32H734ZIT6
« Reply #14 on: 26. August 2022, 01:53:19 »

I read the datasheet. edit the Boot address option bytes. the DFU work.

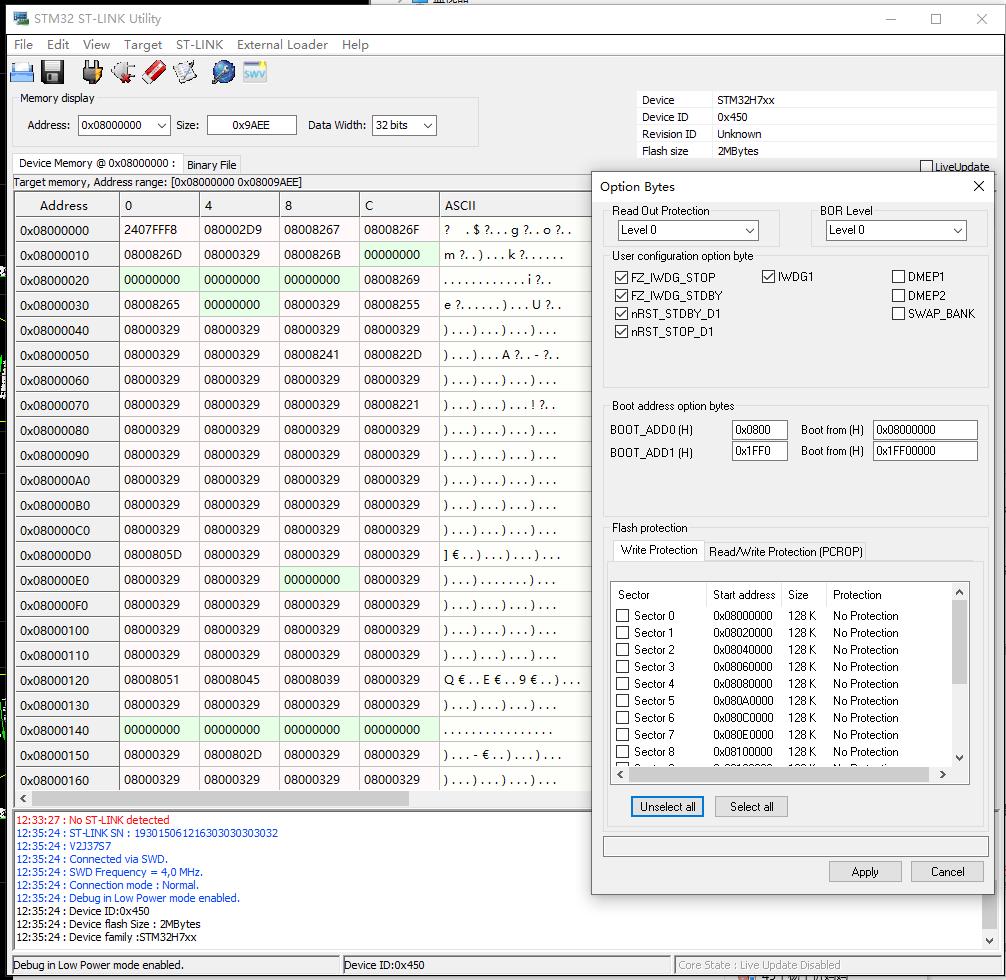

BOOT_ADD0(H) 0x0800 Boot from(H) 0x08000000
BOOT_ADD1(H) 0x1FF0 Boot from(H) 0x1FF00000

The DFU mode can Program. But MCU still not working.The Hold broad current just 50~60mA. The P6 is took off.

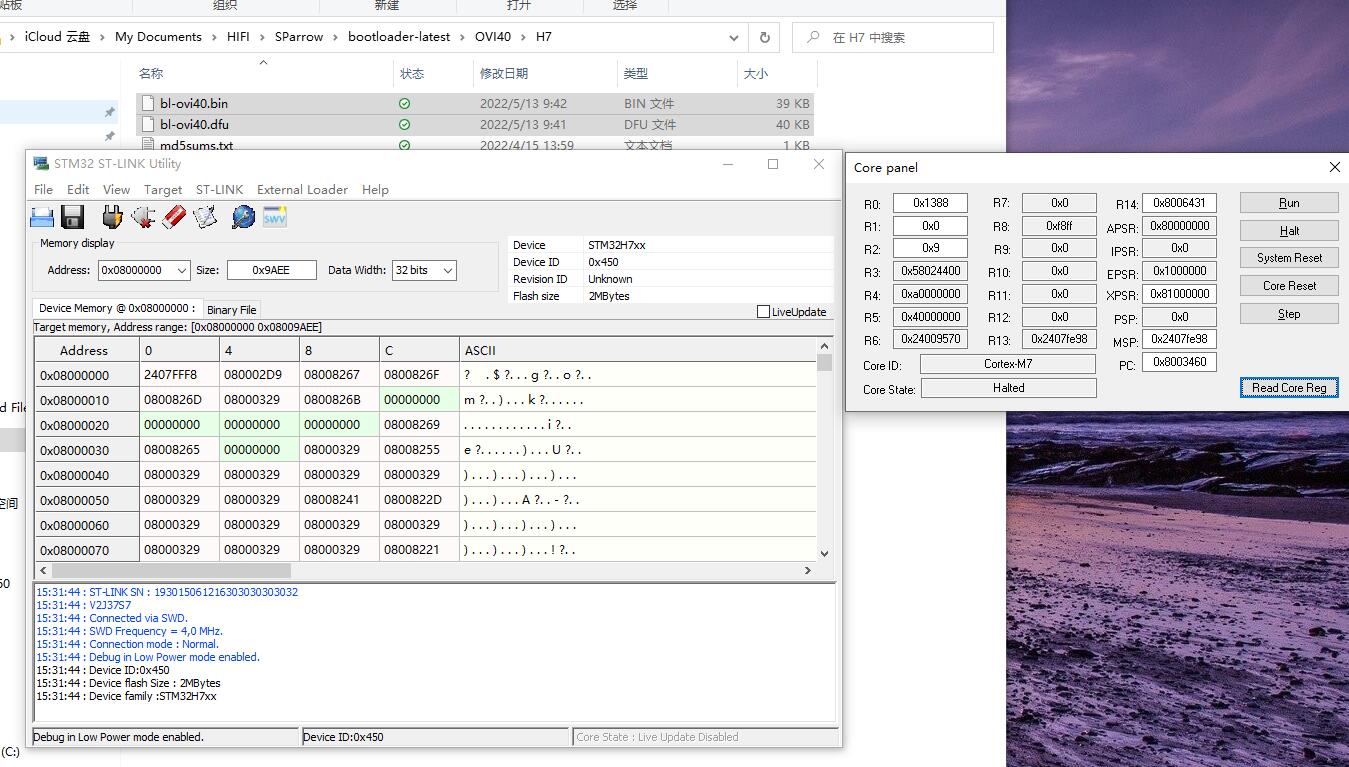

Mcu core page:
« Last Edit: 26. August 2022, 04:53:56 by yeson »
Logged
