Topic: Error report / Fehlerberichte Material OVI40 UI V1.8 (Read 10670 times)
|
|
DL8EBD
Guest
|
 |
Error report / Fehlerberichte Material OVI40 UI V1.8
« on: 10. January 2018, 19:12:29 »
|
|
....
|
| « Last Edit: 14. June 2024, 20:48:49 by DL8EBD » |
 Logged
|
|
|
|
DO9AH
Neuling
 Offline
Posts: 49
Ich liebe dieses Forum!
|
|
Re:Fehlerberichte Material OVI40 UI V1.8
« Reply #1 on: 10. January 2018, 20:04:21 »
|
|
ich habe das gleiche Problem mit der USB_B-Buchse wie François. Keiner meiner USB-B-Stecker passt. Muss ich sie wohl oder übel nochmal auslöten.  Oder gibt es da noch ein spezielles Kabel?
|
|
Logged
|
vy 73, Andreas
|
|
|
DF9EH
alter Hase
Offline
Posts: 290
|
|
Re:Error report / Fehlerberichte Material OVI40 UI V1.8
« Reply #2 on: 10. January 2018, 21:03:17 »
|
|
C100 ist im Schaltplan eingezeichnet, 100nF Abblock-C an dem Taster S19 .
Im Schaltplan ist er nur als C1OO (Buchstabe O) gekennzeichnet.
|
|
Logged
|
73 de Klaus
|
|
|
SP9BSL
positron
alter Hase
Offline
Posts: 443
|
|
Re:Error report / Fehlerberichte Material OVI40 UI V1.8
« Reply #3 on: 10. January 2018, 22:08:08 »
|
|
Hi Klaus,
you are right!! This is why I couldn't find it by searching. One "mistake" corrected
|
|
Logged
|
73 Slawek
|
|
|
df9ts
positron
schon länger dabei
Offline
Posts: 73
Ich liebe dieses Forum!
|
|
Re:Error report / Fehlerberichte Material OVI40 UI V1.8
« Reply #4 on: 11. January 2018, 07:48:15 »
|
|
Von Francois erwähnt, bei mir auch so:
Klinkenbuchsen J1, J2, J3 - Plasikführungsnasen der Buchsen passen nicht in Löcher des PCB (Führungsnasen sind längs des Gehäuses, PCB Löcher quer)
Die in BOM erwähnten Lumberg 1703 05 würden lt. Zeichnung in die PCB passen.
Packliste & Bauteile-Tütchen 6 enthält 62 x 100 nF, BOM hat 61 x 100 nF, Schaltbild hat 61 x 100 nF.
Gruß
Gerd.
|
|
Logged
|
|
|
|
F4HTX
schon länger dabei
Offline
Posts: 66
Scotty, energize...
|
|
Re:Error report / Fehlerberichte Material OVI40 UI V1.8
« Reply #5 on: 11. January 2018, 08:42:20 »
|
|
Hello Friends,
I did some digging about the 3,5mm jacks and USB socket, here is the status.
DFU USB socket
As Klaus mentioned, the socket is a Mini-A, not a Mini-B.
Because the Mini-B is widely used in this kind of use (mcHF, R-Pi, STM eval board, etc.), it is recommandable to swap the socket to the correct one (eg. Amphenol 10033526-N3212MLF). It is the same pattern so it fit perfectly. If you do prefer to manage yet another kind of USB cable in your home, it will work too.
3,5mm socket

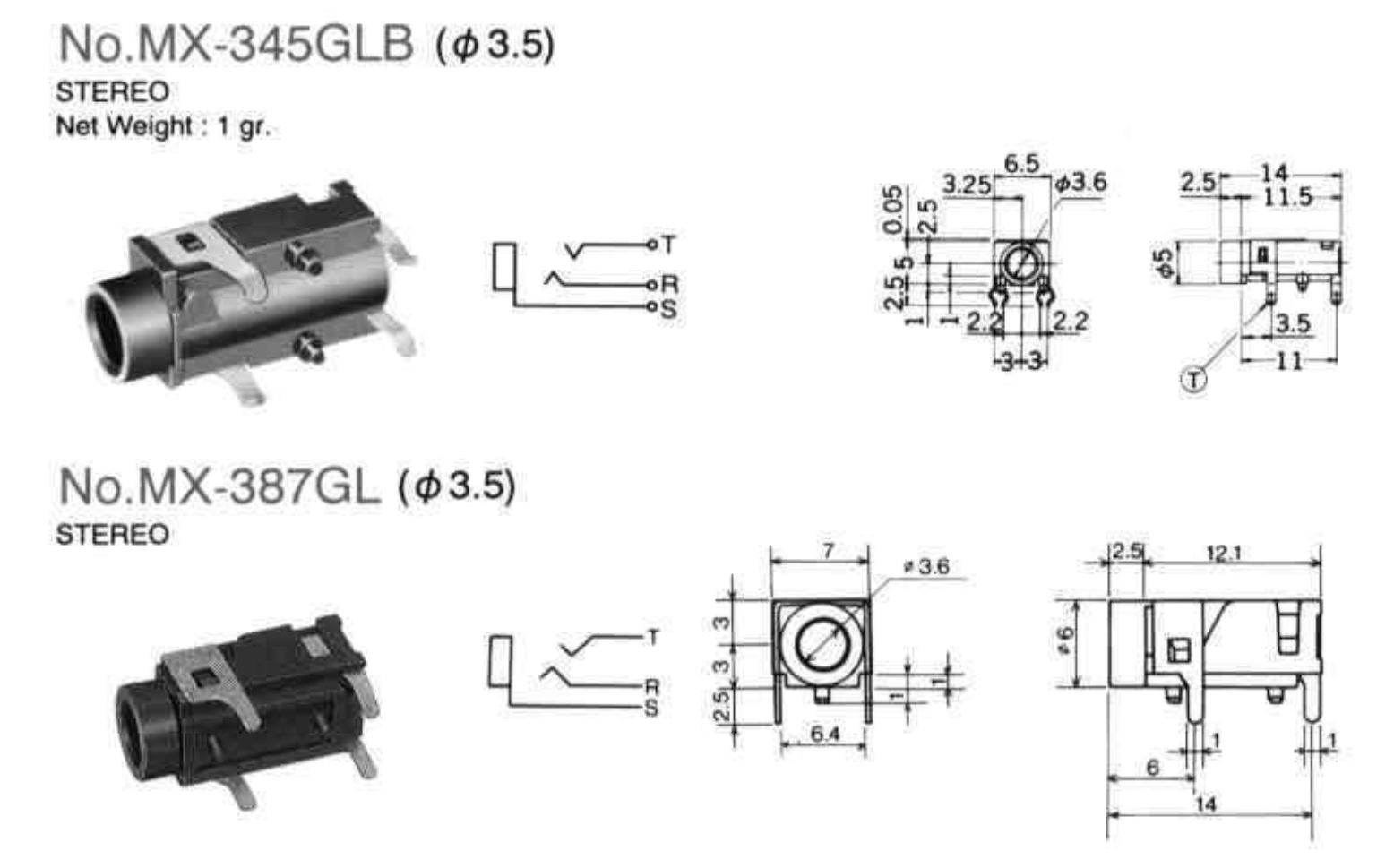

The pattern on the pcb is for the 3,5mm socket Pro Signal MX-345GLB not for for MX-387GL (cf. image). We are facing two problems here :
- the two plastic setting fingers has to be cut because in the wrong position, not good for a mechanical device.
- the position of the pins is slightly different, and do not fit exactly in the pcb.
This won't be a big deal if a source for the MX-345GLB could be found as this part seems widely unavailable (Farnell, Mouser, RS, eBay, ...), I couldn't find a source yet. If someone does find a source, please share
Best Regards,
François
|
|
|
|
|
|
|
|
F4HTX
schon länger dabei
Offline
Posts: 66
Scotty, energize...
|
|
Re:Error report / Fehlerberichte Material OVI40 UI V1.8
« Reply #8 on: 11. January 2018, 09:32:37 »
|
|
Problem solved, thanks Peter,
It's time for me to open an account @Reichelt
73's
François
|
|
Logged
|
|
|
|
df9ts
positron
schon länger dabei
Offline
Posts: 73
Ich liebe dieses Forum!
|
|
Re:Error report / Fehlerberichte Material OVI40 UI V1.8
« Reply #9 on: 11. January 2018, 14:42:56 »
|
|
I have cut all USB sockets from one reel and they are all USB Mini-B.
|
|
Had the same issue as Francois.
I just come from my local distributor and fetched a MiniUSB Tpe B socket (Bürklin 72F2280).
This is a Mini-USB Type B socket, data here:
https://www.buerklin.com/medias/sys_master/download/download/h17/h3c/9070995341342/technical-data-sheet-lumberg-2486-01-en-20170223.pdf
Fact is the Buerklin socket and the socket originally delivered are physically different connectors. If in doubt have a look at Francois' photos
So if the Buerklin is a Type B then the delivered one can't be.
The Buerklin socket fits the USB cable for STM-link and all other Mini USB cables I have, so all is well now.
Just wanted to mention in case this helps, otherwise please ignore.
(Merci Francois for pointing this out before I soldered it in)
Gerd.
|
| « Last Edit: 11. January 2018, 14:46:25 by df9ts » |
Logged
|
|
|
|
DO9AH
Neuling
Offline
Posts: 49
Ich liebe dieses Forum!
|
|
Re:Error report / Fehlerberichte Material OVI40 UI V1.8
« Reply #10 on: 11. January 2018, 15:05:29 »
|
|
Ich habe die falsche Buchse leider schon eingelötet. Jetzt brauche ich einen Tipp. Wie lötet man so etwas wieder raus  Ich habe leider keine Heißluftstation.
|
|
Logged
|
vy 73, Andreas
|
|
|
db9mat
noch länger dabei
Offline
Posts: 104
Ich liebe dieses Forum!
|
|
Re:Error report / Fehlerberichte Material OVI40 UI V1.8
« Reply #11 on: 11. January 2018, 15:26:02 »
|
|
Jau, hier bei mir auch die "falsche" USB-Buchse. Mal schauen, was ich noch so in der Grabbelkiste hab, wird sich schon was finden. Aber da sollte Andreas bei zukünftigen Sets vielleicht noch mal was dran ändern..
Viele Grüße,
Mathis
|
|
Logged
|
|
|
|
|
|
df9ts
positron
schon länger dabei
Offline
Posts: 73
Ich liebe dieses Forum!
|
|
Re:Error report / Fehlerberichte Material OVI40 UI V1.8
« Reply #13 on: 11. January 2018, 16:03:40 »
|
|
Andreas,
der Digikey link führt auf die Beschreibung "USB - mini A" Buchse.
Genau diese Buchse war im Bausatz.
Weiter oben schreibst Du auf dem Reel seien Mini-USB Typ B.
Gruß
Gerd.
|
|
Logged
|
|
|
|
DF8OE
Administrator
Offline
Posts: 6284
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:Error report / Fehlerberichte Material OVI40 UI V1.8
« Reply #14 on: 11. January 2018, 16:10:24 »
|
|
Da habe ich irgendwo eine Kenntnislücke.
ich kenne:
- die "breite, große Flache" Buchse - das ist USB-A
- die "große, fast quadratische" - das ist USB-B
- eine mini-USB-Buchse (A) - das ist die, die auch im mcHF ist
- eine ganz kleine (die in Smartphones und im Raspi ist - das ist USB-(B)
Andere Buchsen sind mir nicht bekannt.
Die Buchse, die ich bei Digikey geordert habe, kenne ich nicht und wusste auch nicht, dass es sowas gibt. Ich habe das Bild gesehen und sofort "gewusst" - das ist Buchse (3) von oben. Ich habe sowas auch in meinem ganzen Leben noch nicht gesehen - obwohl ich schon über 13.000 Notebooks repariert habe und intensiv mit Computern zu tun habe. Da ist ein Bildungslücke. Kann mich bitte jemand aufklären, wozu diese Buchsen sind und wo die dran sind?
vy 73
Andreas
|
|
