[gelöst] Magnify Modes beim 480x320 LCD
« on: 29. January 2018, 13:04:51 »

Prüft bitte mal nach, ob bei eurem OVI40 mit 3.5" LCD in den Magniy-Modes > 1 Wasserfall und Scope einwandfrei funktionieren. Bei mir tun sie das nämlich schon geraume Zeit nicht mehr. Es kann aber durchaus sein, dass das mit meinem OVI40-RF-Board zusammenhängt. Also an alle die das Board mit einem mcHF-RF-Board betreiben: bitte mal ausprobieren und berichten.

vy 73
Andreas

« Last Edit: 29. January 2018, 13:34:35 by DF8OE »

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

peter_77
Urgestein

Offline

Posts: 735

THE mcHF and UHSDR forum !

Re:Magnify Modes beim 480x320 LCD
« Reply #1 on: 29. January 2018, 13:08:46 »

Ist das Firmware Release dabei egal oder die latest and greatest ?

Logged

DF8OE
Administrator

Offline

Posts: 6284

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:Magnify Modes beim 480x320 LCD
« Reply #2 on: 29. January 2018, 13:26:42 »

Bei meinem RF-Board haben die Magnify-Modes größer 1 nur einen schwarzen bereich gebracht. Also Frequenzruler da, Empfang geht auch, aber der Bereich, wo man einen Wasserfall oder ein Spektrum sehen sollte, ist pechschwarz.

Das war schon immer so. Ich nutze den Dual Modus und habe den Scope-Size auf "Normal".

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

DF8OE
Administrator

Offline

Posts: 6284

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:Magnify Modes beim 480x320 LCD
« Reply #3 on: 29. January 2018, 13:34:19 »

Ich fall vom Glauben ab.

Die letzte Firmware (die mit dem unified LCD driver) hatte ich noch nicht probiert - und damit geht es. Es WAR also ein Firmwareproblem...

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

DF8OE
Administrator

Offline

Posts: 6284

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #4 on: 29. January 2018, 14:17:52 »

Keine Ahnung. Wäre auf jeden Fall sehr seltsam, weil die Gewinnung der Daten für Audio und für das LCD aus dem gleichen Datenstrom kommt (I2S vom Codec). Also entweder geht oder geht nicht. Wird also auch bei der mcHF-RF vorhanden gewesen sein.

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

peter_77
Urgestein

Offline

Posts: 735

THE mcHF and UHSDR forum !

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #5 on: 29. January 2018, 14:22:39 »

Also ich habe gerade eben die latest 2.7.74 geflasht und da ist definiv ein Fehler im Dual Mode !
Dort verschwindet das Spektrum im oberen Balken

Rein Spektrum und rein Waterfall sind fehlerfrei.
Zur Kontrolle ne ältere 6x geflasht. Da ist es der Dual Mode fehlerfrei.
Gelöst ist es bei mir jedenfalls beim Dual Mode nicht. Es sei den ich nutze eine alte Version.

« Last Edit: 29. January 2018, 14:27:04 by peter_77 »

Logged

DF8OE
Administrator

Offline

Posts: 6284

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #6 on: 29. January 2018, 15:18:48 »

Bei mir geht der Dual-Mode einwandfrei. Was geht denn da bei Dir nicht?

Hast Du die Anteilige Anzeigehöhe auch mal neu angepasst?

vy 73
Andreas

« Last Edit: 29. January 2018, 15:19:40 by DF8OE »

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

DF8OE
Administrator

Offline

Posts: 6284

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #7 on: 29. January 2018, 15:35:12 »

Also bei mir geht alles vor der 74 nicht - nur zwei schwarze Areale. Mit der 74 geht es wie es sein soll.

Und der Dual Mode geht und ging schon immer.

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

DL3AAA
OM_nicht_I40
noch länger dabei

Offline

Posts: 133

Immer daran denken neugierig zu bleiben

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #8 on: 29. January 2018, 15:55:26 »

Haben bei der 74 er keinne Veränderung in der Peak-/ Wasserfallanzeige.
73 Dietrich

Logged

73 Dietrich

DG2NPE
noch länger dabei

Offline

Posts: 135

Ich liebe dieses Forum!

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #9 on: 29. January 2018, 16:02:50 »

Bei mir funktioniert das auch einwandfrei. Die Anzeigen lassen sich durch Konfiguration nach unten/oben verschieben.

73 Peter, DG2NPE

Logged

peter_77
Urgestein

Offline

Posts: 735

THE mcHF and UHSDR forum !

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #10 on: 30. January 2018, 10:43:28 »

Quote:

Hast Du die Anteilige Anzeigehöhe auch mal neu angepasst?

Sorry, da muss ich jetzt mal doof nachfragen WO das zu machen ist ?
Vermutlich unter "Display Settings" nehme ich an ?!
Hätte jetzt gedacht das da ein adäquater Wert der Vorgänger Versionen übernommen wird der ein Nachjustieren erstmal nicht erforderlich macht aber ich pass das natürlich gerne an wenns denn wirklich daran liegt ?!
Was wäre denn da ein gängiger Wert ?

« Last Edit: 30. January 2018, 10:44:19 by peter_77 »

Logged

SP9BSL
positron
alter Hase

Offline

Posts: 443

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #11 on: 30. January 2018, 10:47:49 »

Hi Peter,
just simply press and hold the frequency ruler, next you will be able to set its new position. After this do not forget to save to eeprom (long press MENU).
There is no menu item regarding this setting (yet).

« Last Edit: 30. January 2018, 10:48:05 by SP9BSL »

Logged

73 Slawek

peter_77
Urgestein

Offline

Posts: 735

THE mcHF and UHSDR forum !

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #12 on: 30. January 2018, 10:53:41 »

Thats very convenient and "Winblows like".

Sorry for the dumb question. And what should i say...it works as designed ;-)

Logged

peter_77
Urgestein

Offline

Posts: 735

THE mcHF and UHSDR forum !

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #13 on: 30. January 2018, 11:45:15 »

Everything is fine with the 3.5" display now and i made some further tests with the same firmware under the 3.2" display.
Here it seems that there is still an error in the spectrum display together with magnifying.
Dial screen and positionig works fine as well as waterfall.
But if you go to spectrum display only its fine as long as you stay into magnify 1.
Immediately if you choose a magnify number grater than 1 the spectrum display vanishes slowly under the frequency bar but never comes up.
That happens in all stages from 2 to 32.
When you go back to 1 everything is fine. Spectrum comes back overloaded but regulates itself into fitting the screen.

I tried to reproduce that on th 3.5" and on a classical mcHF with 2.8" but here behaviour is fine.
Looks like only the 3.2" display is affected by this.

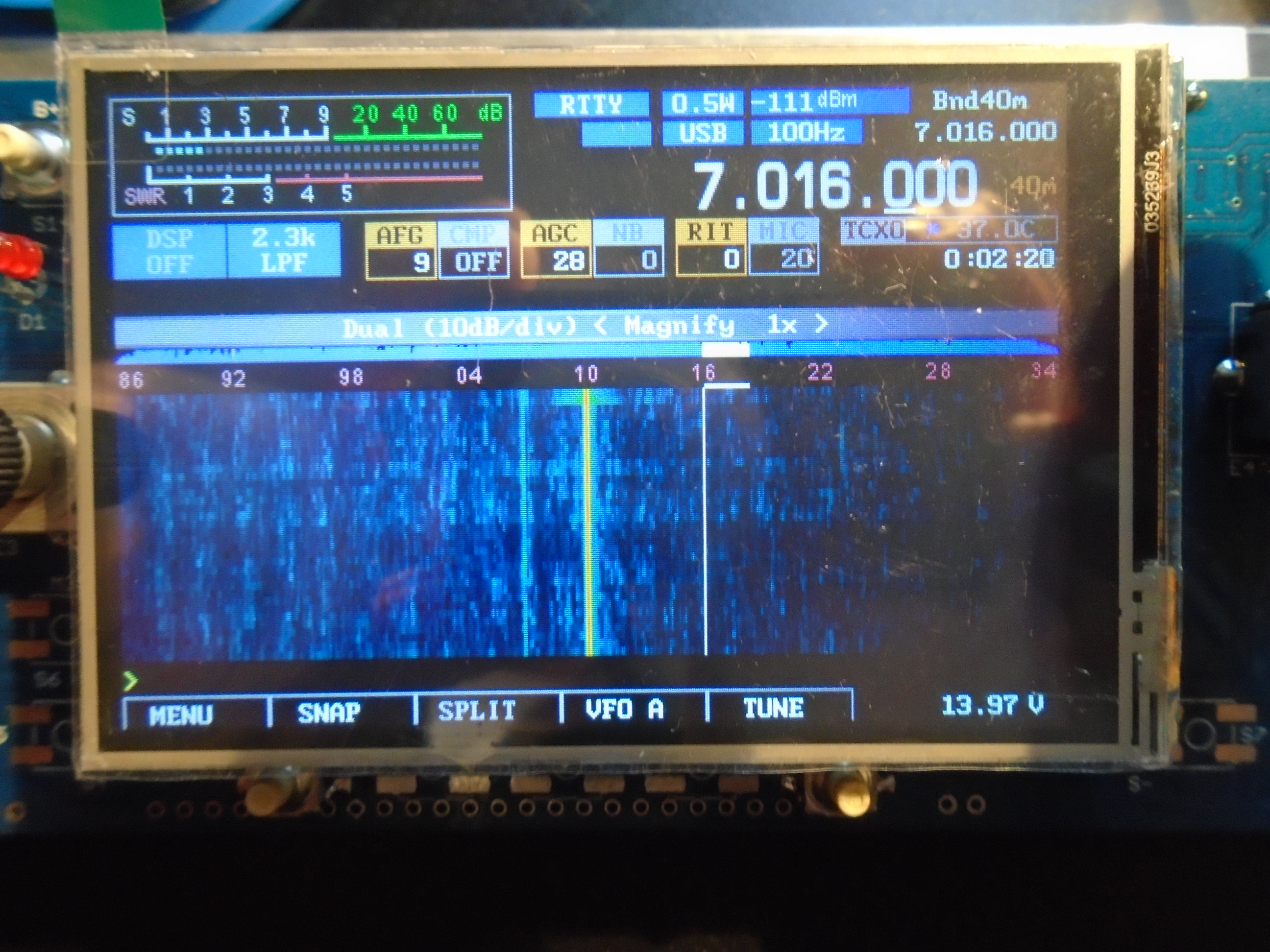

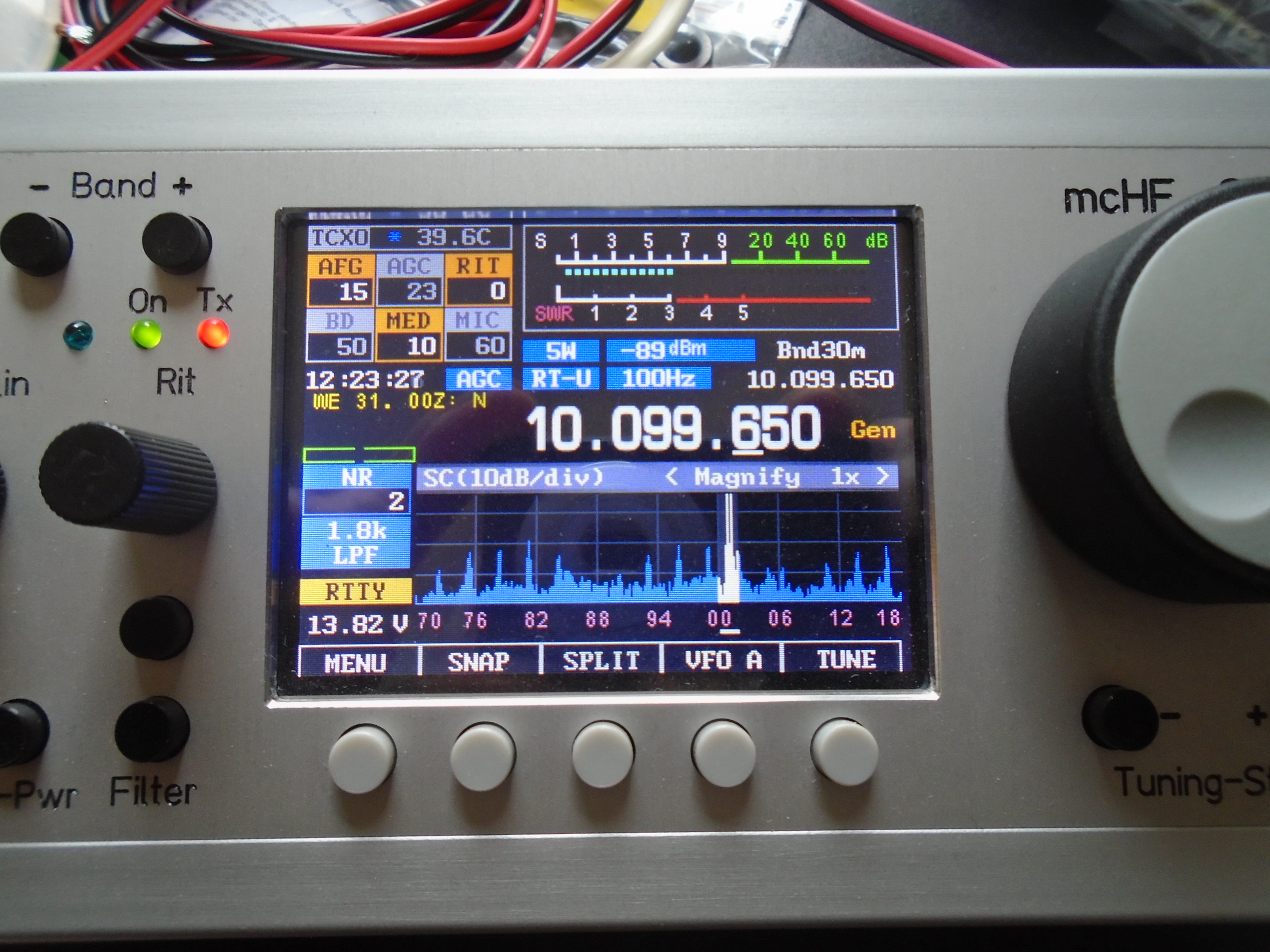

Screenshot before:


Logged

peter_77
Urgestein

Offline

Posts: 735

THE mcHF and UHSDR forum !

Re:[gelöst] Magnify Modes beim 480x320 LCD
« Reply #14 on: 30. January 2018, 11:45:54 »

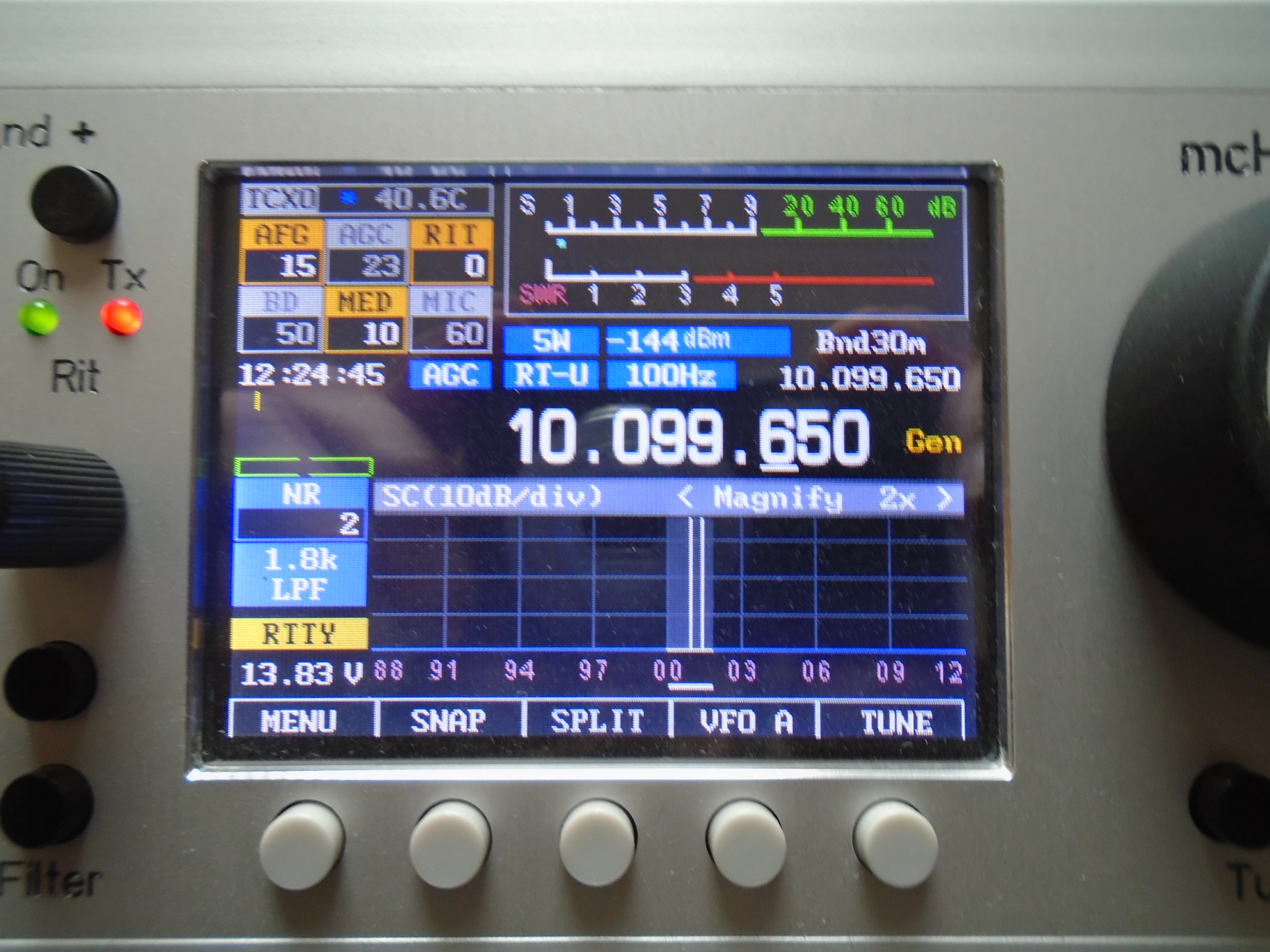

After:


Logged
