Topic: LCD Auto Blank (Read 2346 times)

SP3OSJ
Guest

LCD Auto Blank
« on: 10. August 2020, 19:46:53 »

« Last Edit: 29. June 2022, 21:00:36 by SP3OSJ »

Logged

DF8OE
Administrator

Offline

Posts: 6276

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:LCD Auto Blank
« Reply #1 on: 11. August 2020, 03:57:53 »

Hi Artur,

that is absolutely strange! At "auto-dark" nothing else is done than removing completely PWM voltage from LCD completely. I have tested here with my OVI40 and I cannot confirm. At the lowest illumination level consumption is ~ 1.5mA higher than at LCD completely off. That is the behaviour I expected to see. Tested with 3.5" LCD 480x320.

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

DF8OE
Administrator

Offline

Posts: 6276

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:LCD Auto Blank
« Reply #2 on: 11. August 2020, 13:25:45 »

I have checked now mcHF with linear regulators and 2.8" LCD and mcHF with switching regulators and 3.5" LCD@480x320: same result. Lowest power consumption at LCD AUTO BLANK. If I switch to lowest possible brightness current increase a few mA. Not much - but it increases on all devices under all circumstances.

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

DF8OE
Administrator

Offline

Posts: 6276

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:LCD Auto Blank
« Reply #3 on: 11. August 2020, 13:39:41 »

BTW:
The reason why we implemented AUTO-BLANK was not lowest power consumption. It was stopping the rf noise of the data traffic to the LCD which gave "helicopter sound", especially when used in SPI mode.

vy 73
Andreas

« Last Edit: 11. August 2020, 13:39:55 by DF8OE »

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

DF8OE
Administrator

Offline

Posts: 6276

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:LCD Auto Blank
« Reply #4 on: 11. August 2020, 19:04:06 »

Dann liegt es am LCD. Aber - wie gesagt - das Ziel dieser Option ist nicht dr geringste Stromverbrauch, sondern die kleinstmöglichen HF -Störungen!

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

SP9BSL
positron
alter Hase

Offline

Posts: 443

Re:LCD Auto Blank
« Reply #5 on: 12. August 2020, 11:57:34 »

Hi,
@Thomas: what types of STM you have in both versions 3.5 and 4"? Are both the same?

I see in the code that during blanking feature waterfall/spectrum refresh is stopped, although not have idea if this would impact the current consumption...

Logged

73 Slawek

DF8OE
Administrator

Offline

Posts: 6276

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:LCD Auto Blank
« Reply #6 on: 12. August 2020, 12:23:43 »

@Slawek

Yes. The stopping of spectrum and WF causes dramatically decrease of data traffic and so reduction of rf noise. Most other data-traffic (like S-meter) is with minor influence.

vy 73
Andeas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

SP9BSL
positron
alter Hase

Offline

Posts: 443

Re:LCD Auto Blank
« Reply #7 on: 12. August 2020, 12:39:08 »

Hi Andreas,
I have some suspicion, when the scheduler for waterfall/spectrum is disabled there might be other function (like the s-meter) which takes full core power... I've observed this some time ago after menu was displayed. As said: this is only suspicion...

Logged

73 Slawek

DF8OE
Administrator

Offline

Posts: 6276

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:LCD Auto Blank
« Reply #8 on: 12. August 2020, 13:15:52 »

Now I can follow your idea! You think not the LCD is consuming the power.... But that cannot be because of my both mcHF (F4) and my both OVI40 (F7/H7) do not show larger power consumption when LCD is blank. I think it is coupled to the LCD.

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

SP9BSL
positron
alter Hase

Offline

Posts: 443

Re:LCD Auto Blank
« Reply #9 on: 12. August 2020, 13:35:20 »

Thank you for the explanation, I still don't have assembled the H7 version. The F7 behaves identical to yours... So, the idea fell

Logged

73 Slawek

DF8OE
Administrator

Offline

Posts: 6276

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:LCD Auto Blank
« Reply #10 on: 12. August 2020, 14:19:32 »

But Arturs idea of saving power during AUTO BLANK is not so bad! Maybe there is a "power saving mode" which can be entered via command and which puts controller to "sleep mode" (suspend to RAM hihi...). We have to dig into the controllers datasheet

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

DF8OE
Administrator

Offline

Posts: 6276

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:LCD Auto Blank
« Reply #11 on: 12. August 2020, 14:25:29 »

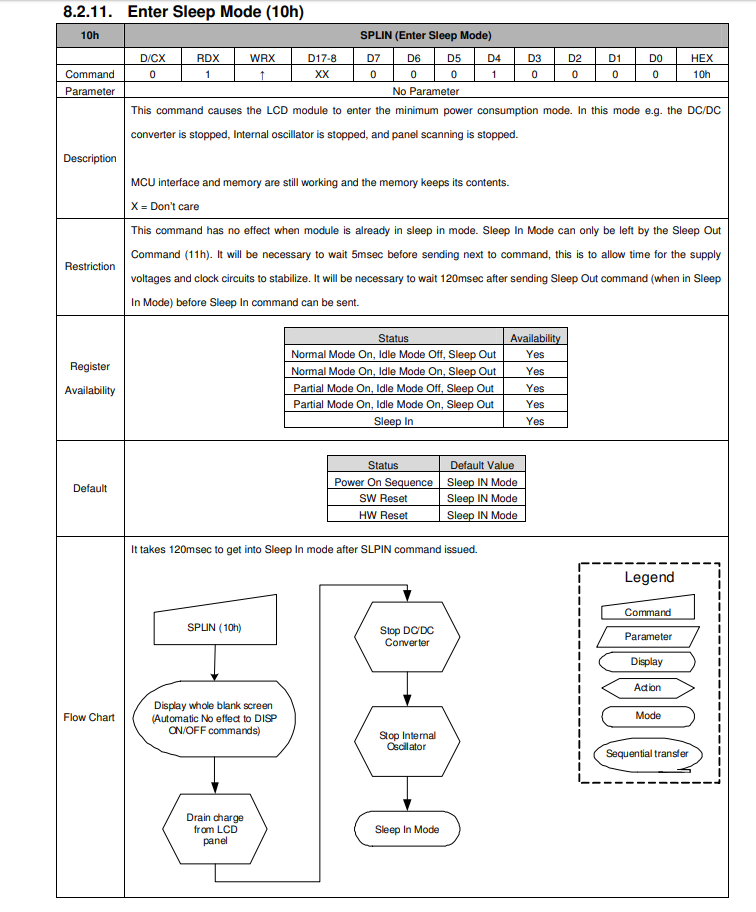

very interesting...


Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

DF8OE
Administrator

Offline

Posts: 6276

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:LCD Auto Blank
« Reply #12 on: 12. August 2020, 14:28:26 »

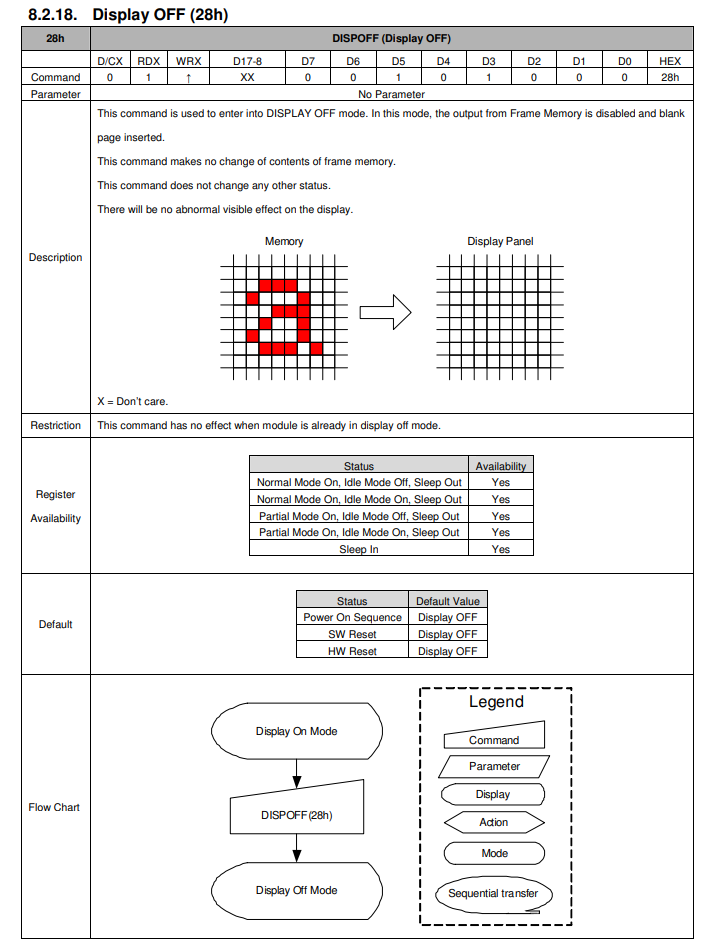

There are more of them...
