Re:Odyssey II - Inbetriebnahme
« Reply #15 on: 22. May 2020, 18:12:07 »
|
|
Ich glaube die Sourcen sind auch auf dem github. Das sollten die bl Files sein. Da wird von der mcu gesprochen und das sollte der Pic sein. Nehme aber gerne auch ein hex file, so für den Anfang.
Um den Pic zu programmieren hätte ich noch nichts. Da braucht es noch einen "Dongle" ....
Die Programmierung sollte im LVP Modus gemacht werden gemäss den Instruktionen. Da sonst der FPGA Zuviel Spannung abbekommt. Wenn ich das aber richtig gelesen habe sollte eine Zener Diode das Schlimmste verhindern.
@Thomas
Wo hast Du das hex File gefunden?
Gruss
Reto
|
|
 Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 646
Ich liebe dieses Forum!
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #16 on: 14. July 2020, 08:11:56 »
|
|
Hallo zusammen,
Meine Hardware ist nun bereit. Ob sie funktioniert kann ich noch nicht mit Sicherheit sagen, da ich noch kein OLED Display habe, das passt. Das adafruit OLED für rPI funktioniert irgendwie nicht.
Was ich machen konnte war, die Firmware auf die MCU (Pic) laden, das lieft ohne Probleme durch. In diesem Zustand nahm der Odyssey etwa 5-6mA an 12 V auf. Danach konnte ich den Odyssey einschalten (OLED blieb aber dunkel, aber wie gesagt, das muss am OLED liegen.. die Anschlussbelegung stimmt irgendwie nicht überein mit dem was ich im Internet fand. Ev. ist es überhaut nicht kompatibel.) Nach dem Einschalten nimmt der Ody etwa 330mA auf. Mit dem USB Blaster konnte ich den FPGA programmieren. Auch dies lief Fehlerfrei durch. Ich nahm dazu ein vorgefertigtes .pof File, um Fehler bei der Kompilierung des Projekts zu vermeiden. Die Meldungen im LOG Fenster waren alle positive, d.h. Blank Check, Programmierung und Verify.
Weiter komme ich nun aber noch nicht. Auch denke ich, dass ich nicht alles richtig programmiert habe. Es gibt da offenbar einen Bootloader im FPGA. und dann eine Python Software um die Firmware zu laden. Die Python Software kriegte ich gestern Abend noch nicht zum laufen. Es fehlen mir noch einige Informationen für die Programmierung. ich gehe davon aus, dass neben dem OLED auch da noch der Hacken ist. D.h. wie programmiert man das Ding nun korrekt. Auf alle Fälle habe ich einen Eintrag von David gefunden, wo er einen Kopfhörer an die Key Buchse steckt und so den FPGA in den Bootloader Modus versetzt wird. Das muss nun alles mal noch recherchiert werden.
Das Ziel wird es sein, dass ich, dann irgendwann hier diverse Tipps hinterlassen werde, um den Ody zu bauen und in Betrieb zu nehmen. Das ist schon noch tricky.
Im Moment kann ich nun nicht mehr weiter machen, solange ich kein OLED habe, bringt es nichts. Und nächste Woche gehe ich in den Urlaub.
Erfreulicherweise hatte ich bis jetzt keinen Kurzschluss. Die beiden programmierbaren Chips lassen sich programmieren. Aber Fehler können natürlich noch überall sein.
Alle Spannungen an den Messpunkten sind in Ordnung und die Frequenzen der TCXO sind auch korrekt, die die ich bis jetzt messen kann (mit Oszilloskop). Also sind wir mal "guter Hoffnung".
Gruss
Reto
|
|
Logged
|
|
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #18 on: 14. July 2020, 10:04:55 »
|
|
Hallo Reto,
einen herzlichen Glückwunsch zu Deinem Teilerfolg.
Wir haben noch nichtmal richtig angefangen,Du bist für uns ein richtiger Vorreiter und der Bericht von Dir war schon sehr ermutigend.
Ich freue mich schon auf Deine genaueren Infos und Tips,einen schönen Urlaub ? wünsche ich Dir!
vy73
Werner
|
|
Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 646
Ich liebe dieses Forum!
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #19 on: 14. July 2020, 21:19:25 »
|
|
Danke Euch  Aber funktionieren tut ja noch nicht wirklich etwas in Richtung TRX. Einfach programmieren des PIC und des FPGA das geht. Und heute stellte ich fest, dass die Netzwerkschnittstelle mit meinem Switch eine 1Gbit/s Verbindung herstellt. Also da tut auch irgendetwas. Nun warte ich auf das richtige OLED. Vielleicht bekomme ich es noch diese Woche, vielleicht während meinen Ferien, oder gar nicht. DAnn muss ich irgendwo anders bestellen.
100% begriffen habe ich die Programmierung noch nicht. Offenbar muss der neue Bootloader 2.1 in den FPGA geladen werden. Danach die das dazu passende MCU File.
Dann sollte man den Odyssey in den Bootloader Modus versetzen und dem man alle 3 Verbindungen des Key Steckers kurzschliesst. David nimmt da jeweils einen Kopfhörer und steck den ein.
Dann geht der Odyssey in den Bootloader Modus und gibt das auf dem OLED aus inkl. der fixen IP die im Codes drin ist. Mit dem python File kann man dann die IP anpassen und die Firmware für den Odyssey in einen Slot 1-3 (glaub ich) laden. So sollen mehrere verschiedene Firmware möglich sein. Aber wie gesagt, das ist noch nicht gesichert, habe das noch nicht 100% gekrallt.
Ich habe einfach bis jetzt mal irgend ein .pof in den FPGA geschrieben, das geht natürlich, aber passieren tut nichts. Weil, es offenbar den Bootloader braucht und dann die Firmware, also das andere .pof File mit dem Bootloader Utility geladen werden muss. Dass das geht muss zwingend ein OLED dran sein. Zumindest so habe ich das aus den x Posts gelesen.
Wenn es dann mal klappt, dann werde ich viele Tipps für den Aufbau geben können und eine BOM ist auch fast fertig, da wir wie gesagt die aktuellste Platine haben und die einige Änderungen hat, stimmt die erste BOM und das was im Github steckt nicht 100% überein. Es gibt da ein paar Bauteile die fehlen und von einigen stimmt die Anzahl komplett nicht überein, hätte ich keinen Überhang bestellt, hätte ich von einigen zuwenig gehabt. Der eine oder andere Widerstand oder C spickte mir auch von der Pinzette weg... unauffindbar... 0603... sind sau klein
Von den kleinen Teilen würde ich auf alle Fälle immer auf das nächste 10 aufrunden. Die kosten ja nichts.
Es bleibt also spannend.
Ich werde berichten.
Gruss
Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 646
Ich liebe dieses Forum!
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #20 on: 18. July 2020, 21:36:09 »
|
|
Ich schreibe nun trotzdem etwas betreffend der Programmierung. Damit ich es selber nicht mehr vergesse.
Wichtig ist, dass alle Software Komponenten vom gleichen Paket genommen werden. Sonst klappt es nicht. Ich verwende hier mal die Bootloader Version 2.1.
1. Spannung an den Odyssey anlegen. Das OLED muss angeschlossen sein. Der Odyssey in diesem Zustand zieht dann etwas 7mA. Der FPGA lässt sich noch nicht einschalten.
1. Mit einem Pickit 3 (oder4) das MCU File (hex Datei) auf den Pic flashen.
2. Danach kann der FPGA eingeschaltet werden. Es sollten alle 4 LED dauernd leuchten. Dh. der FPGA startet nicht.
3. Mit dem USB Blaster das FIle bootloader.pof auf den FPGA programmieren.
4. Danach blinken die LED's in einem immer andauerden gleichen Abfolge. Das bedeutet, der FPGA lebt und der bootloader versucht die Applikation zu starten, das netürlich nicht gelingt, da keine drauf.
5. Einen Kopfhörer an die Key Buchse anstecken, und den Ody einschalten. Damit geht dieser in den Bootloadermode.
6. PC direkt mit der Netzwerkbuchse des Odysseys verbinden. Die Netzwerk Schnittstelle des PC's auf die IP Adresse 192.168.2.100 / 24 einstellen.
7. das Python File Bootloader xx starten und die Firmware vom Odyssey in Slot 1 (besser gleich in alle 3 Slots) laden. Warum die gleiche Software in alle 3 Slots, das hat mir David noch nicht verraten.
Hier nicht das .pof ile nehmen, sondern boatloader.pyw. Ich muss aber auch noch schauen woher ich das bekomme. Im Paket ist nur das pof file.
Danach sollte der Odyssey bereit sein.
Leider komme ich noch nicht soweit. Aber das wird schon noch.
Generell: .pof FIles werden mit dem USB Blaster programmiert und pyw mit dem dem Python Bootloader von David. D.h. man kann die Firmware upgraden ohne den Programmer anschliessen zu müssen, per Netzwerk. Das gleiche sollte offenbar auch mit dem Bootloader möglich sein, dieser wird ja in den SLOT 0 geladen.
Gruss
Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 646
Ich liebe dieses Forum!
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #21 on: 18. July 2020, 23:54:28 »
|
|
Ich kann doch nicht in die Ferien wenn das Ding nicht läuft.
So ging ich nochmals dahinter und siehe da, der Odyssey wäre immer funktionell gewesen. Bloss mein Kopfhörer hat mir einen Streich gespielt. Man sollte auch keinen Studio Kopfhörer nehmen, der ausschaltet, mit einem hardware Schalter, wenn man ihn nicht auf dem Kopf trägt.
So ging der Odyssey nicht in den bootloader mode...

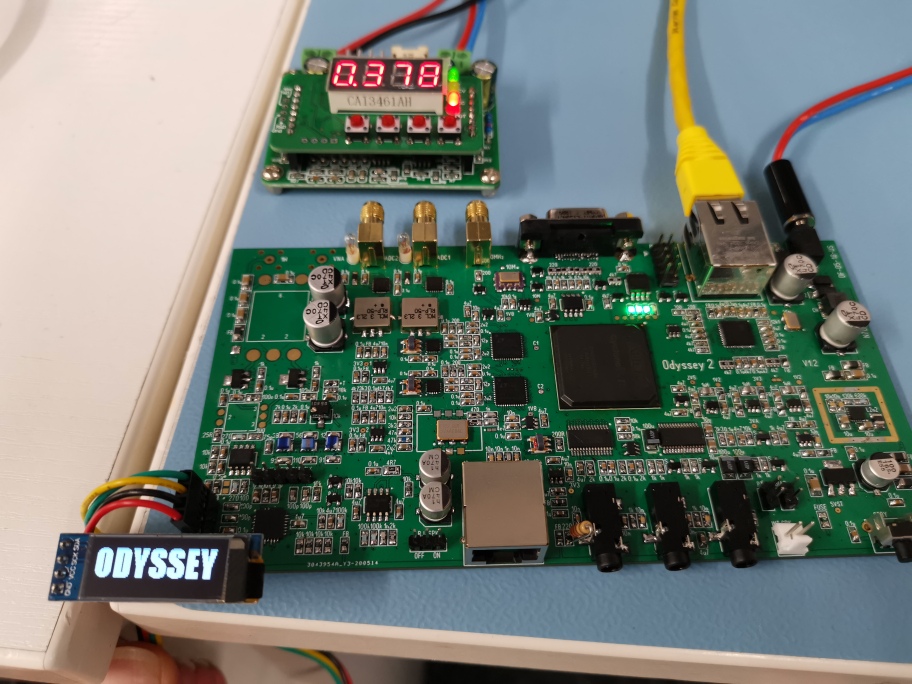

Auf alle Fälle konnte ich das Teil starten und die ersten Signale empfangen. Zum start mit sdr console. Rx funktioniert.
TX muss ich noch fertig bestücken.
Rest folgt wie versprochen.
Gruss Reto
|
|
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 646
Ich liebe dieses Forum!
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #23 on: 19. July 2020, 11:08:32 »
|
|
Hallo Andreas
Danke dir  ich kam das eine oder andere Mal an eine vermeintlich unüberwindbaren Berg. Aber dank Dir und später dann David kam es zum laufen. Der einzige Lötfehler den ich hatte, war eine Lötbrücke an einem Widerstandsnetzwerk.
Der bga und die QFN scheinen auf Anhieb zu sitzen, der ody läuft. Ich habe einfach noch nichts gemessen.
Den bga habe ich mit dem Ofen gelötet. Die QFN nach Deiner Methode mit der Reflow station. 200 grad von unten und nach einiger vorwärmzeit mit 250 grad von oben gelüftet. Nach ca. 15 bis 20 Sekunden flutschten die selbständig an die richtige Position. Geht fast einfacher als herkömmliche Bauteile
Danach braucht man einfach ein paar Tools (pickit 3 und USB Blaster) und den korrekten Ablauf um die 3 firmwares zu laden.
Der Rest ging dann plötzlich schnell. War selber überrascht dass ich beim ersten Start bereits Signale hörte.
Das python file kriegte ich bloss mit Linux zu laufen. Unter windows schaffte ichs bis jetzt nicht. Muss mich mal genauer mit Python auseinander setzen.
Nun hoffe ich, dass die Platinen, die ich verschickte bald auch zum laufen kommen. Hilfe kann ich nun anbieten, gewisse Hürden kenne ich. Wichtig beim Zusammenbau ist sorgfältiges arbeiten und nach jedem Schritt, vor allem bga und QFN den Dioden test machen oder Widerstandstest. Auch optisch mit Lupe die Chips begutachten. Bei QFN geht das ja, beim Bga muss man hoffen.
Ich habe noch ein paar Platinen übrig, falls noch jemand möchte.
Ohne Reflow station allerdings wird es schon schwierig. Nicht jeder Kann das so wie du mit einem heissluft Föhn. Ausserdem Ist es von vorteil, wenn die Platine vorgeheizt ist. Auch betreffend Schaden an der Platine. Einige Bahnen verlaufen ja im Innern.
Urlsub: wir gehen wie jedes Jahr in die Südschweiz. Italienisches Flair aber wir sind in der Schweiz. War zwar ein Hotspot zu Beginn der kriese wegen der Nähe zur Lombardei, aber jetzt ist es im Griff.
Wir Verhalten uns auch anders als früher und werden weniger ins Restaurant gehen und das shopping auslassen. Besuche nach Italien werden wir auch vermeiden. D. H. Wir geniessen das Ferienhaus und das Boot auf dem See.
Gruss Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 646
Ich liebe dieses Forum!
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #24 on: 20. July 2020, 22:36:06 »
|
|
Sehr interessant, da hat sich ein anderer om daran gemacht die software für den Odyssey zu verbessern / weiter zu entwickeln.
https://github.com/ra1nb0w/odyssey2sdr
Werde berichten wenn ich das ausgetestet habe.
Gruss Reto
|
|
Logged
|
|
|
|
|
|
SP9BSL
positron
alter Hase
Offline
Posts: 443
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #26 on: 21. July 2020, 06:55:01 »
|
|
Hi,
Congratulations of working device!
Thanks Reto for the link, t gives me a tip how to share fpga sources on github. I need this for SParkle to be open as UHSDR is...
|
| « Last Edit: 21. July 2020, 07:03:54 by SP9BSL » |
Logged
|
73 Slawek
|
|
|
hb9trt
Urgestein
Offline
Posts: 646
Ich liebe dieses Forum!
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #27 on: 21. July 2020, 14:00:28 »
|
|
Hallo Andreas und Slawek
Das war auch der Sinn! Das Forum hier ist deutschsprachig. Ich habe mich in den letzten Tagen/Wochen in englischen und russischen FOren ausgetauscht, da ich hier noch nicht auf grossen SUpport zählen kann, klar, ich bin bei diesem Projekt der erste, der soweit ist. Darum blieb mir nicht viel anderes übrig. So kam ich auch mit David in Verbindung und anderen, die den Ody vor 2 Jahren bauten, oder in den letzten Monaten. Es gibt auch welche die sind noch dran.
Da hat Davide Gerhard diesen Link in einem Forum gepostet, der sehr interessant ist. Ich bin zuurzeit im Urlaub, habe aber den Ody dabei, auch die Programmer aber kein Handmic... das wäre nun noch wichtig, da mit dem Handmic die Slots umgeschaltet werden können. So könnte ich verschiedene Versionen (maximal 3) gleichzeitig auf dem Ody geladen haben. Und beim Bootvorgang dann auswählen, welche Software gestartet werden soll.
Natürlich werde ich mich auch mit dem neuen Projekt beschäftigen und schauen, ob das einfach so auf den Ody geladen werden kann. So wie ich gesehen habe, sollte das 100% kompatibel sein.
Alles Sourcen sind offen verfügbar auch die der MCU.
Es bewegt sich also doch noch was, obwohl der Ody im 2017 vor allem gebaut wurde. Dank der Veröffentlichung der Gerber Files können nun einfach Platinen nachgebaut werden, so wie unsere.
Ich bin auch froh dass das Projekt funktioniert, so kann man davon ausgehen, dass auch die anderen bald funktionieren. Vielleicht gibt das etwas Schub
Gruss
Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 646
Ich liebe dieses Forum!
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #28 on: 14. August 2020, 20:39:41 »
|
|
Programmierung des Odysseys:
Der Odyssey wird in 3 Stufen mit Formware "versorgt".
1. Die MCU Firmware. Damit wird der Pic programmiert. Der Pic dient primär für das Ein/Ausschalten des FPGA. Der Pic schaltet die Spannungsversorgung zum FPGA ein/aus (Spannungsregler unter der Abschirmung).
Es sollte immer die Version genommen werden, die dem Bootloader beiliegt, den man nachher in den FPGA schreibt.
Der Pic wird mit einem Pickit 3.0 oder höher geschrieben. Mit der entsprechenden Software für den Programmer. Schritt für Schritt Anleitung folgt, wenn ich wieder zuhause bin. Hier kann ich es nicht simulieren, da ich keine Hardware hier habe.
2. Der Bootloader für den FPGA. Am besten den neusten Verwenden, die Version 2.1.
Hier gibts ein bereits vorkompiliertes File, es braucht also nicht mit Quartus kompiliert werden. Das kann man dann später selber mal ausprobieren.
zum Programmieren des FPGA wird ein USB Blaster benötigt. Achtung: Es gibt auf dem Chinamarkt in der tat welche die nicht funktionieren. Ich hatte meinen aus Ebay, der wollte nicht, der Verkäufer hat mir dann noch einen geschickt. Der funktionierte. Ich habe die Platine angeschaut: komplett anderer Aufbau. Der nicht funktionierende Programmer wurde im Quartus Programmer (oder dem Standalone Programmer) nicht erkannt.
Damit der Bootloader programmiert werden kann, muss der FPGA eingeschaltet werden. Also der Pic programmiert sein und mit der Taste eingeschaltet werden. Der Ody zieht dann irgendwas um die 350mA. Um den vorkompilierten Bootloader zu flashen braucht man nicht das komplette Quartus, es reicht auch der Standalone Programmer: Quartus II - 32bit Programmer. Der kann auch von Intel heruntergeladen werden.
Unter File wird das zu flashende File gewählt: bootloader.pof
Schritt für Schritt Anleitung ebenfalls später.
3. Die Firmware laden.
Und das ist nun etwas trickreich. Mit Windows schaffte ich das nicht auf Anhieb. Es muss Python installiert sein. Bei mir klappte es erst, also ich das FIle "BootLoader_2.1.pyw" ins root Directory legte. In einem Subpfad klappt es nicht, aber ich denke, das ist Unvermögen von mir, ich kenne Python rein gar nicht.
Der PC muss über das Netzwerkkabel mit dem Ody verbunden werden. Die PC Netzwerkschnittstelle muss eine IP Adresse im Subnet 192.168.2.0/24 haben. Beispielsweise 192.168.2.100. Der Ody muss in den Bootloader Modus versetzt werden, dazu steckt man einen Kopfhörer in die "Key" buchse, oder macht sich einen Klinkenstecker (Stereo) bereit, bei dem alle Kontakte miteinander kurzgeschlossen werden.
So startet man den Ody: Im DIsplay steht Bootloader 2.1 und das bleibt so stehen.

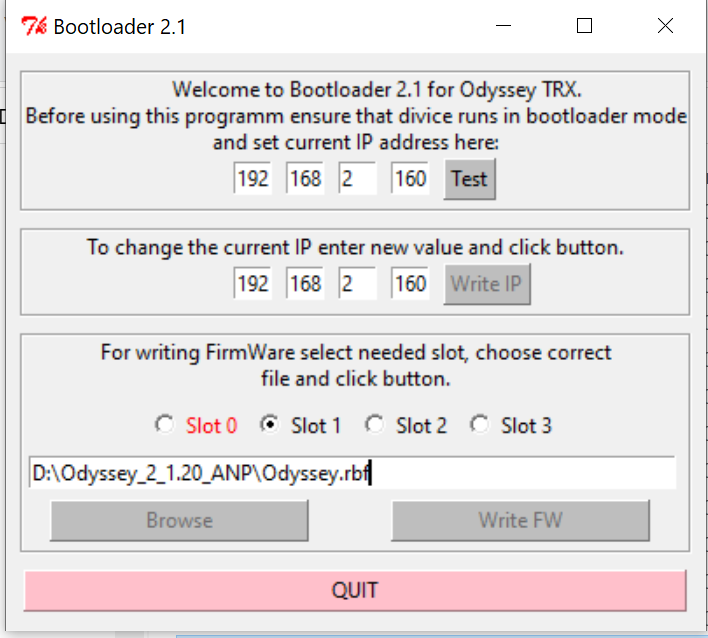

Danach kann man mit dem BootLoader_2.1.pyw die Firmware installieren, beispielsweise 1.20 ANP.
Über den Button "Test" wird die Kommuniaktion zum OdysseyII aufgebaut. Erst dann kann das File geladen und programmiert werden. Hier wird nicht das .pof File sondern das .rbf file geladen.
Dazu habe ich ein Bild angehängt. Aber auch Trockenübung...aus Urlaub ohne Hardware.
Vielleicht hilft das mal fürs erste.
Gruss
Reto
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 434
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Odyssey II - Inbetriebnahme
« Reply #29 on: 14. August 2020, 21:04:27 »
|
|
Danke Reto für die Infos.
Bin mal auf die restliche Anleitung gespannt. Aber bis es soweit ist, muß erstmal der Altera und das Hühnerfutter auf die Platine..
Vlt kennst du die hier auch schon:
Odyssey-2
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
