Schaltungstechnik
« on: 13. May 2020, 04:53:57 »
|
|
....
|
| « Last Edit: 08. June 2024, 20:43:25 by DL8EBD » |
 Logged
|
|
|
|
BO_Andy
Urgestein
 Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Schaltungstechnik
« Reply #1 on: 16. May 2020, 11:31:44 »
|
|
Thomas ich wäre bei der neue Avala auch mit an Bord macht ja sinn gleich das neuere verbesserte zu nehmen
Lg BO_Andy
|
|
Logged
|
|
|
|
IZ6MAF
Neuling
Offline
Posts: 23
Ich liebe dieses Forum!
|
|
Re:Schaltungstechnik
« Reply #2 on: 16. May 2020, 12:24:05 »
|
|

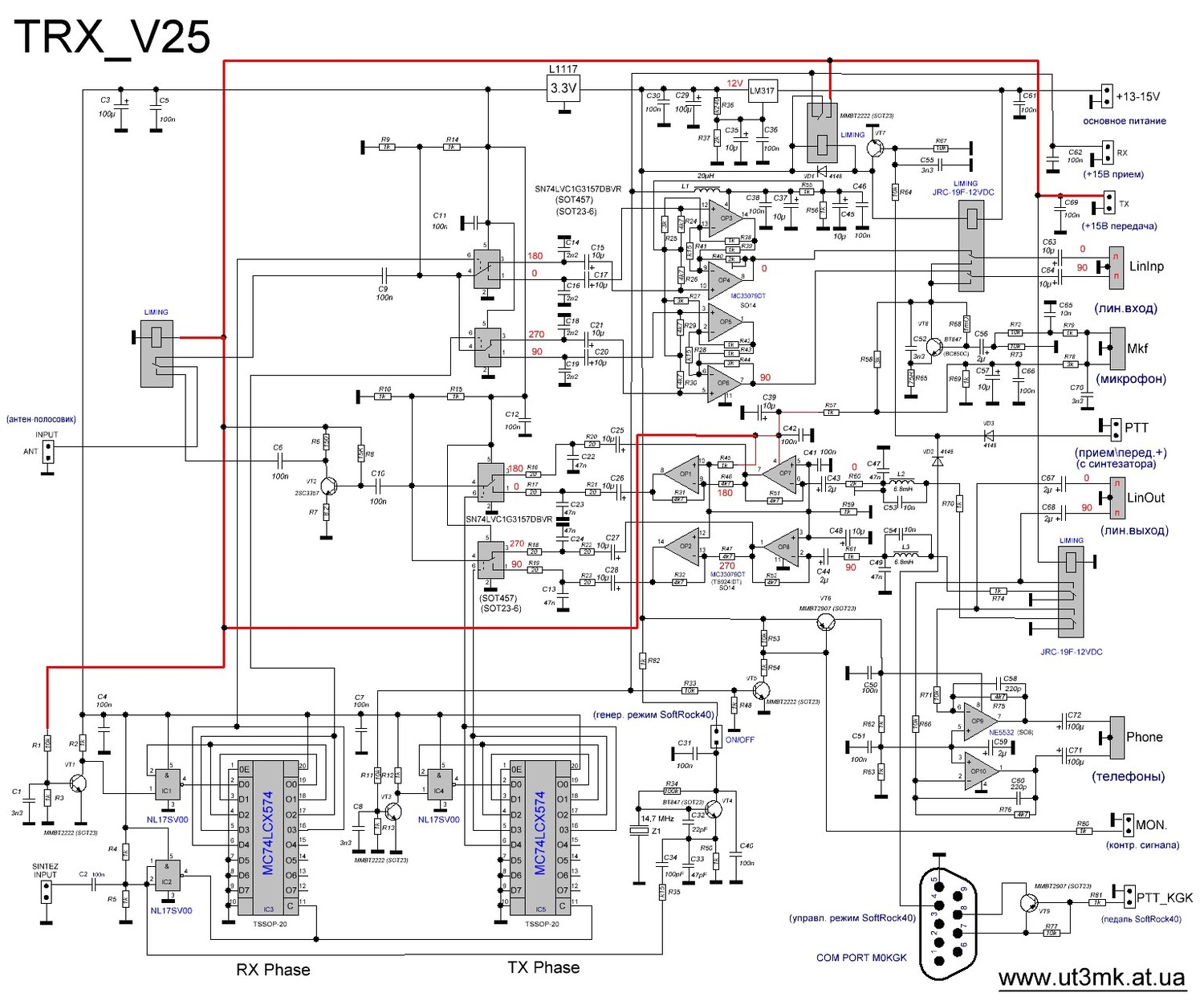

There is also version V25
'73 IZ6MAF
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:Schaltungstechnik
« Reply #3 on: 17. May 2020, 09:17:13 »
|
|
Hallo Thomas,
ich wünsche Dir und dem ganzen Forum einen schönen Sonntag.
Bei dem neuen SDR UT3MK v.23/Tulip DSP rev.2.1b Board möchte ich
auch gerne mitmachen.
Viele Grüße und bleibt gesund !
Werner
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Schaltungstechnik
« Reply #4 on: 17. May 2020, 09:50:38 »
|
|
Hallo Werner,
Sehr gerne. Wenn die neuen Boards eintreffen
gebe ich Bescheid.
Eine entsprechende Bom werde ich werde ich noch
einstellen.
Dir auch einen schönen Sonntag.
|
| « Last Edit: 17. May 2020, 09:52:57 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Schaltungstechnik
« Reply #5 on: 24. May 2020, 15:22:09 »
|
|
Hallo....

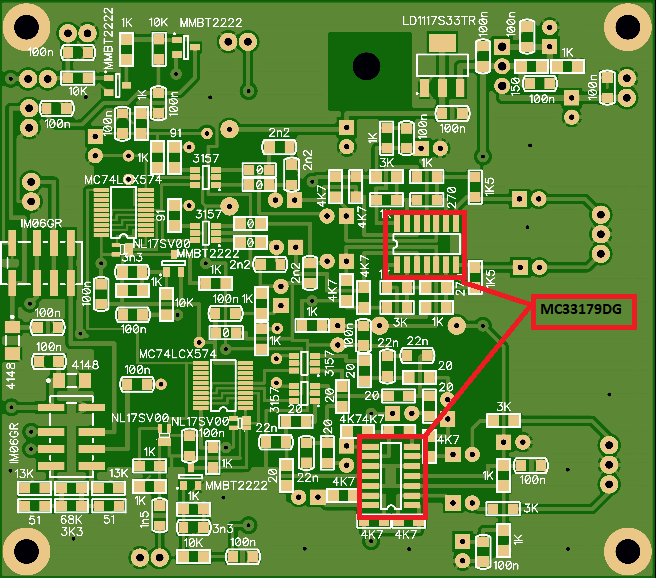

hier nochmal die Oberseite der Avala-Platine. Hier fehlt für ein paar Bauteile die Bezeichnung.
|
Stay cool and calm
vy 73
Norbert
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Schaltungstechnik
« Reply #6 on: 24. May 2020, 15:49:03 »
|
|
Wo bekommt man denn mc74lcx574 habe ihn nirgendwo finden können
Lg BO_ANDY
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Schaltungstechnik
« Reply #7 on: 24. May 2020, 15:57:30 »
|
|
den MC74LCX574 bekommt man bei Digikey:
klick...Digi
|
| « Last Edit: 25. May 2020, 09:21:44 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Schaltungstechnik
« Reply #8 on: 25. May 2020, 04:43:37 »
|
|
Okay dann muss ich mal gucken ebay geht leider nicht. Da ich das nichr mehr besitze nach ein größeren Problem
LG BO_Andy
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Schaltungstechnik
« Reply #9 on: 25. May 2020, 09:27:19 »
|
|
Hallo miteinander
Wer selbst bestellen möchte, bei dem IC darauf achten, die 20-TSSOP Variante zu bestellen.
Wer nicht selbst bestellen möchte oder kann, ich werde bald wieder eine Bestellung bei DK tätigen.
Bei Interesse PN an mich.
|
| « Last Edit: 26. May 2020, 09:31:23 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Schaltungstechnik
« Reply #10 on: 26. May 2020, 21:09:56 »
|
|
Hallo,
habe mich heute mal mit der DSS-Schaltung und Platine beschäftigt.
Es sind einige kyrillische Bezeichnungen in der Schaltung vorhanden.
Ich habe diese mal übersetzt und ein paar Informationen hinzugefügt.
Vlt hilft es weiter...
Hier mal der Schaltplan:
die Platinenoberseite:
die Unterseite:
Quelle: YO2BOF
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Schaltungstechnik
« Reply #11 on: 27. May 2020, 04:57:41 »
|
|
Noch ein Hinweis wo ich es grade auf denn Bildern sehe endweder man bestückt die 47uf als Elko auf der Rückseite oder man nimmt sie als Tantal auf der Vorderseite
LG BO_Andy
|
|
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Schaltungstechnik
« Reply #12 on: 01. June 2020, 20:36:20 »
|
|

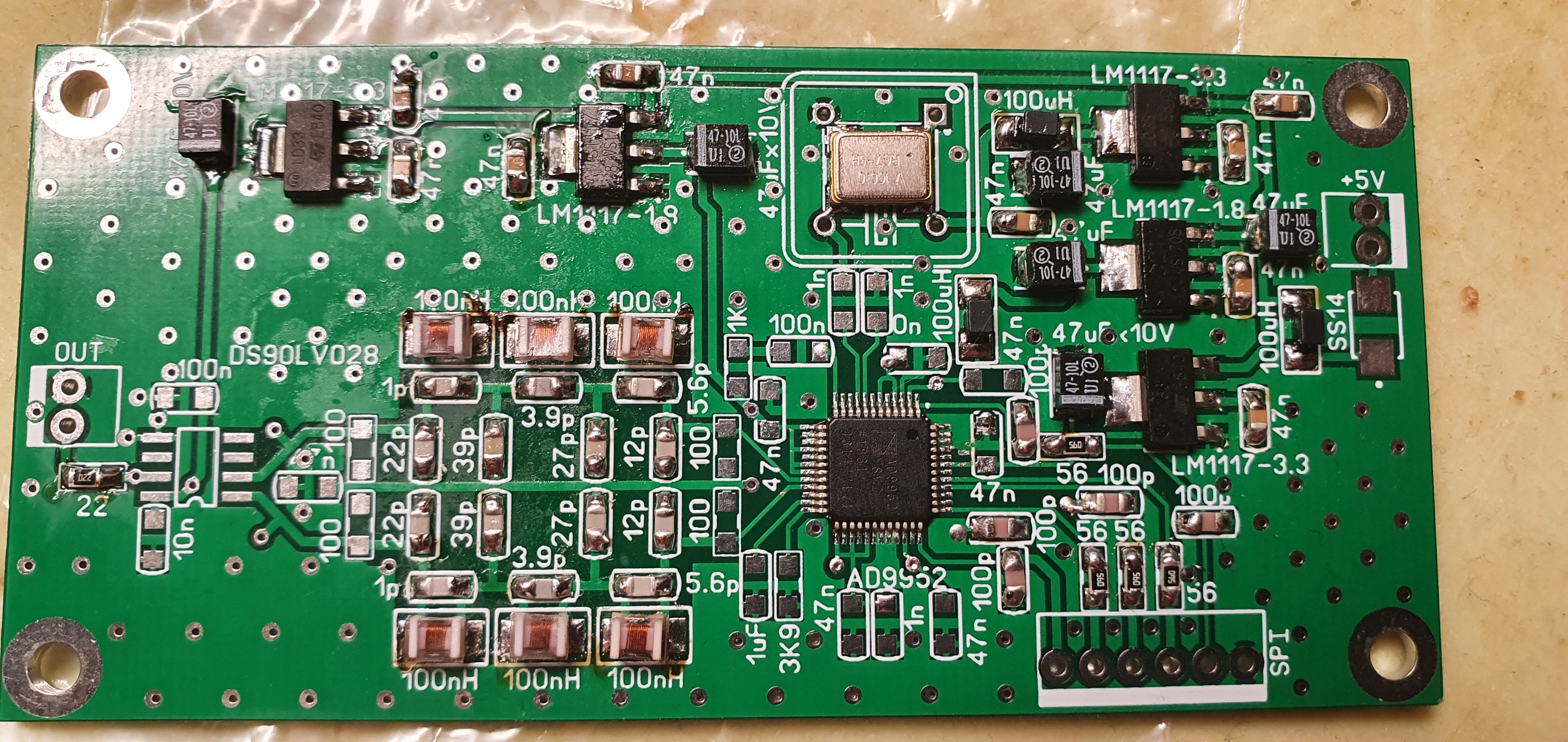

Hier noch das fehlende Bild mit Tantal Condesatoren. Bitte nur aufpassen sie sind mit 10V angegeben. Das bord ist auch noch nicht ganz fertig
LG BO_Andy
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Schaltungstechnik
« Reply #13 on: 02. June 2020, 04:43:54 »
|
|
Oh okay Thomas aber ist ja auch egal ich habe die 16V noch hier gehabt. Ja Thomas das ist meine Platine habe schon angefangen zu Bestücken. Dem zu folge ist sie auch noch nicht sauber
LG BO_Andy
|
| « Last Edit: 02. June 2020, 04:44:38 by BO_Andy » |
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Schaltungstechnik
« Reply #14 on: 02. June 2020, 05:16:53 »
|
|
Thomas so teuer war der gar nicht
https://a.aliexpress.com/_d7uBNax
Denn habe ich auch von selben Anbieter in denn Tulipan von Artur drin
Lg BO_Andy
|
|
