Vorstellung des WOLF-TRX
« on: 17. June 2021, 07:30:30 »
|
|
Heute möchte ich auch mal ein sehr interessantes SDR-Projekt vorstellen.
Den WOLF-SDR-TRX.
Bei dem SDR-TRX handelt es sich um einen DUC-DDC Transceiver von Dmitry, UA3REO
Ich habe mit Dmitry Kontakt aufgenommen, damit ich das Projekt hier im Forum zu Verfügung stellen kann und er hat zugestimmt und allen Nachbauern des Projekts viel Erfolg gewünscht. Danke Dmitry.
Hier mal ein paar Eckdaten des TRX:
Das HF-Signal wird von einem Hochgeschwindigkeits-ADC-Chip digitalisiert und einem FPGA-Prozessor zugeführt.
Es führt eine DDC / DUC-Wandlung (digitale Frequenzverschiebung nach unten oder oben im Spektrum) durch - analog zu einem Direktwandler-Empfänger.
Die I- und Q-Quadratursignale der Umwandlungen werden dem STM32-Mikroprozessor zugeführt.
Er filtert, (de)moduliert und gibt die Audiosignale an einen Audiocodec / USB aus.
Der STM32 ist auch für die gesamte Benutzeroberfläche zuständig.
Beim Senden läuft der Vorgang in umgekehrter Reihenfolge ab, nur am Ende der Kette befindet sich ein DAC, der das digitale Signal wieder in analoge HF umwandelt.
Spezifikationen:
Empfangsfrequenzen: 0 MHz - 750 MHz
Sendefrequenzen: 0 MHz - 160 MHz
Sendeleistung (QRP-7W-Version): 7W + (HF), 5W (VHF)
Sendeleistung (BIG-35W-Version): 35W + (HF), 35W + (VHF)
Zwei Antenneneingänge
Modulationsarten (TX / RX): CW, LSB, USB, AM, FM, WFM, DIGI
LNA, Vorverstärker
Einstellbarer Abschwächer 0-31dB
Zwei Antenneneingänge
Bandpassfilter
ADC-Dynamikbereich (16 Bit) ~ 100 dB
Versorgungsspannung: 13,8V (Überspannungs- und Verpolschutz)
Verbrauchsstrom beim Empfang: ~ 0.7A
Stromaufnahme beim Senden: ~ 2.5A +
Weitere Daten sind hier ersichtlich.
Schaltpäne, Gerber-Files etc sind auf GitHub eingestellt, enbenso wie die restlichen Daten des TRX.
Das Ganze ist auf 3 Platinen untergebracht:
- der Display-Platine ( 3.2, 3.5 oder 7 Zoll Display)
- der Hauptplatine die den FPGA und den STM32 enthält sowie
- der RF-Platine in der Big-Version (35W HF und 35W VHF) und der QRP Version.
Die STM32-Firmware wird über Keil oder über USB-Kabel im DFU-Modus ausgeführt (per STM32 / FLASH.bat-Skript). Oder über ST-LINK v2. Während des Blinkens müssen Sie den Netzschalter gedrückt halten.
Die FPGA-Firmware wird über das Quartus-Programm mit einem USB-Blaster ausgeführt.
Ähnlich wie beim Oddysey-Projekt.
Sobald die Platinen bei mir eingetroffen und die georderten Bauteile angekommen sind geht es mit dem Baufortschritt weiter.....
Wird fortgesetzt....
|
|
 Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Joerg-m
Neuling
Offline
Posts: 19
Ich liebe dieses Forum!
|
|
Re:Vorstellung des WOLF-TRX
« Reply #1 on: 07. July 2021, 11:01:16 »
|
|
Hallo
Ich bin neu im Forum und hab mich wegen dem SDR Wolf angemeldet.
Da ich begonnen habe ihn zu bauen.
Habe den Platinen Satz durch zufall in der Bucht gefunden.
Bin gespannt.
MFG
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Vorstellung des WOLF-TRX
« Reply #2 on: 07. July 2021, 12:19:47 »
|
|
hallo Jörg
Super
Willkommen in dem Wolf Thread.
Ich hoffe auch, dass wir den Wolf fertigstellen können.
Die benötigte Software für die Programmierung der STM und FPGA ist vorhanden.
Nur mit den Bauteilen gibt es halt monentan ziemliche Lieferschwierigkeiten und beim "gelben Mann" sind die Preise auch ganz schön in die Höhe gegangen.
Aber wenn man es nicht so eilig hat, sollte der Bau kein Problem sein.
z. Zeit bin ich noch mit dem Tulipan beschäftigt. Mußte aus gesundheitlichen Gründen etwas kürzer treten. Aber nun kann ich mich wieder an die 7-Zoll-Platine machen.
ich freue mich auf rege Diskussionen hier im Thread
bleib fit und gesund
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Joerg-m
Neuling
Offline
Posts: 19
Ich liebe dieses Forum!
|
|
Re:Vorstellung des WOLF-TRX
« Reply #3 on: 12. July 2021, 17:56:03 »
|
|
Hallo
Also ich hab jetzt alles verbaut was noch von den anderen Projekten über war verbaut.
Jetzt kommen die teuren Sachen. ;-)
MFG
|
« Last Edit: 12. July 2021, 18:05:15 by Joerg-m » |
Logged
|
|
|
|
Joerg-m
Neuling
Offline
Posts: 19
Ich liebe dieses Forum!
|
|
Re:Vorstellung des WOLF-TRX
« Reply #4 on: 12. July 2021, 17:56:38 »
|
|

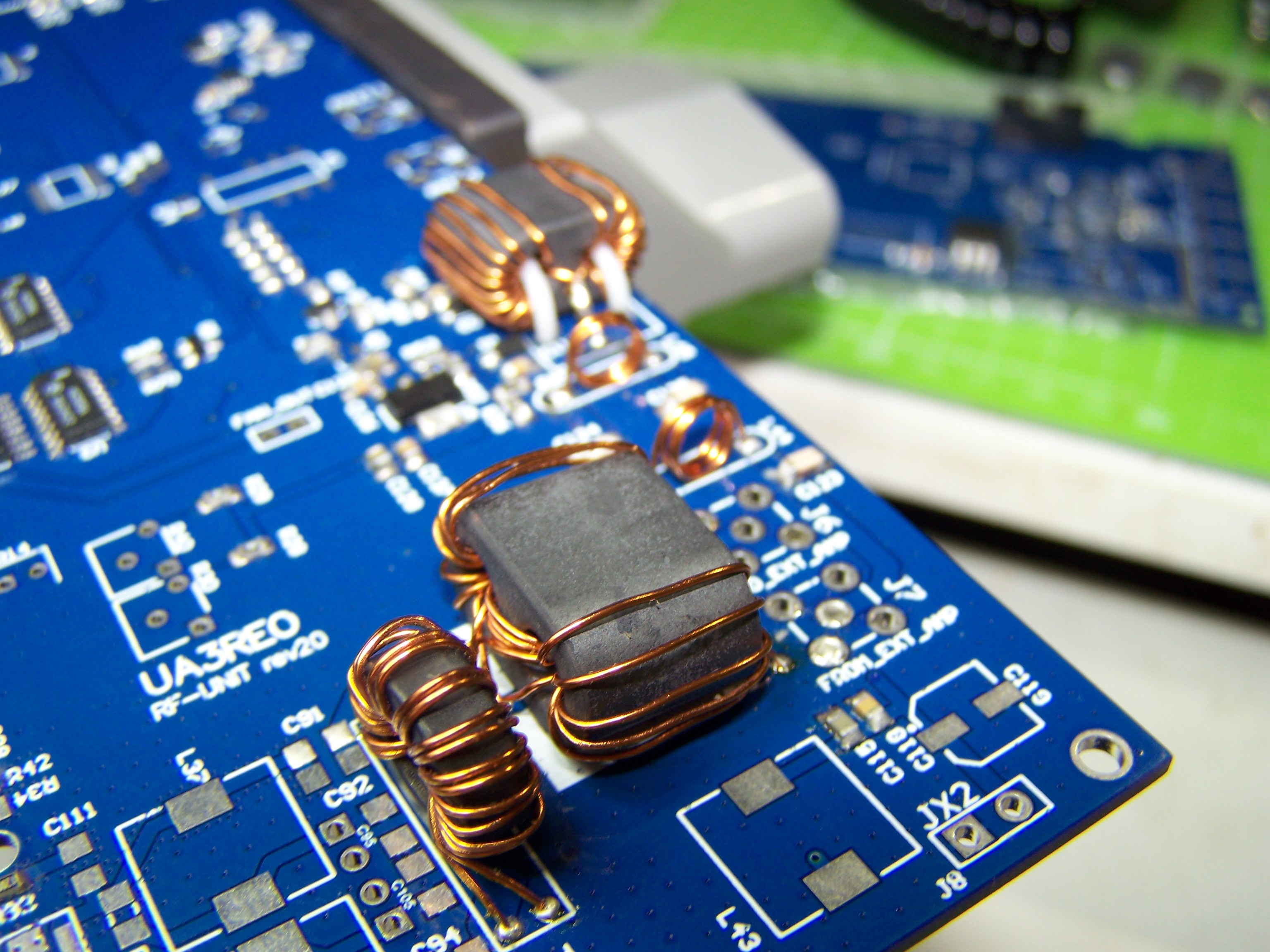

Rf-Unit
|
« Last Edit: 12. July 2021, 17:58:35 by Joerg-m » |
Logged
|
|
|
|
Joerg-m
Neuling
Offline
Posts: 19
Ich liebe dieses Forum!
|
|
Re:Vorstellung des WOLF-TRX
« Reply #5 on: 12. July 2021, 18:00:11 »
|
|

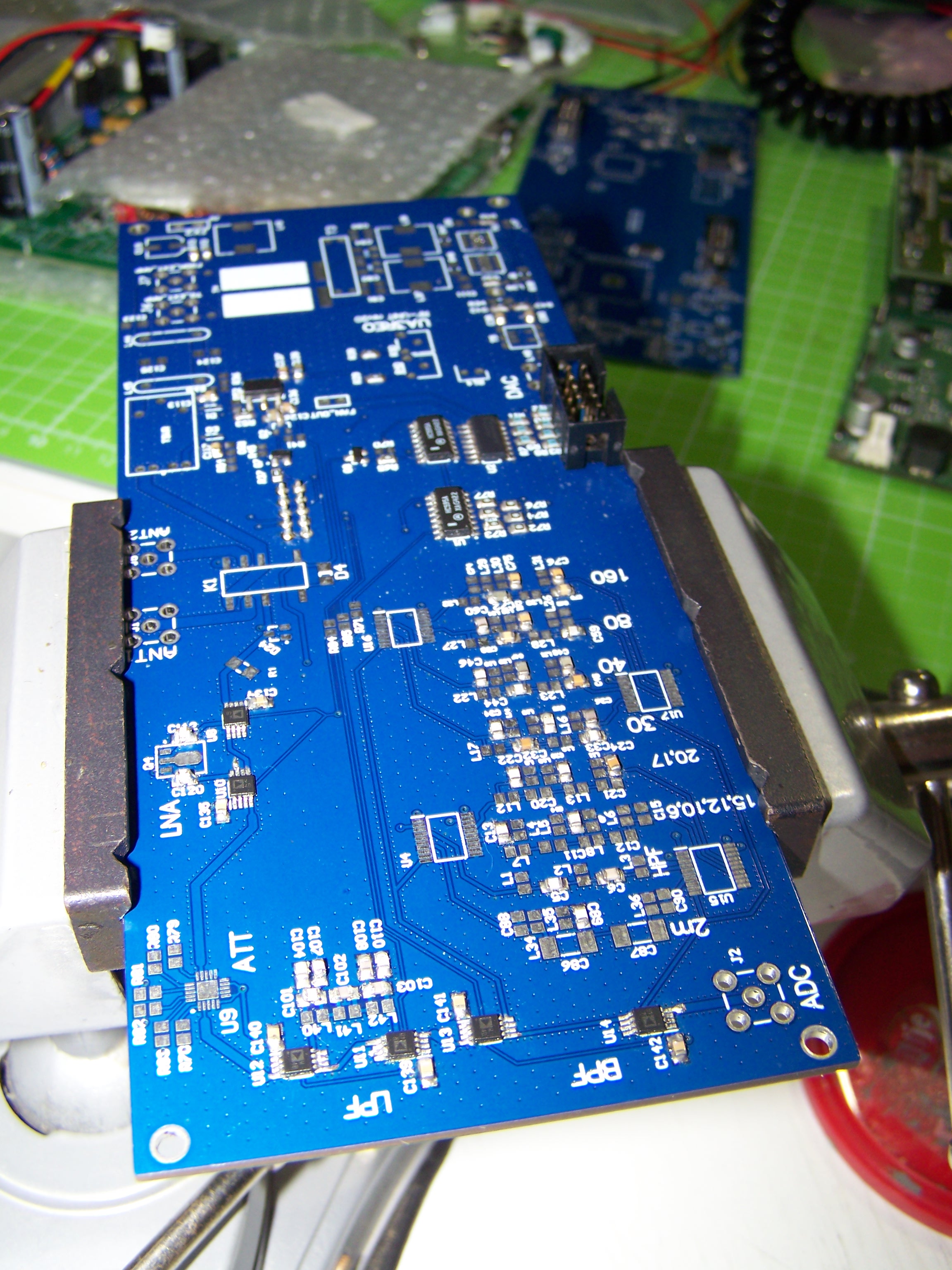

Mainboard
|
|
|
|
Joerg-m
Neuling
Offline
Posts: 19
Ich liebe dieses Forum!
|
|
Re:Vorstellung des WOLF-TRX
« Reply #6 on: 12. July 2021, 18:00:42 »
|
|

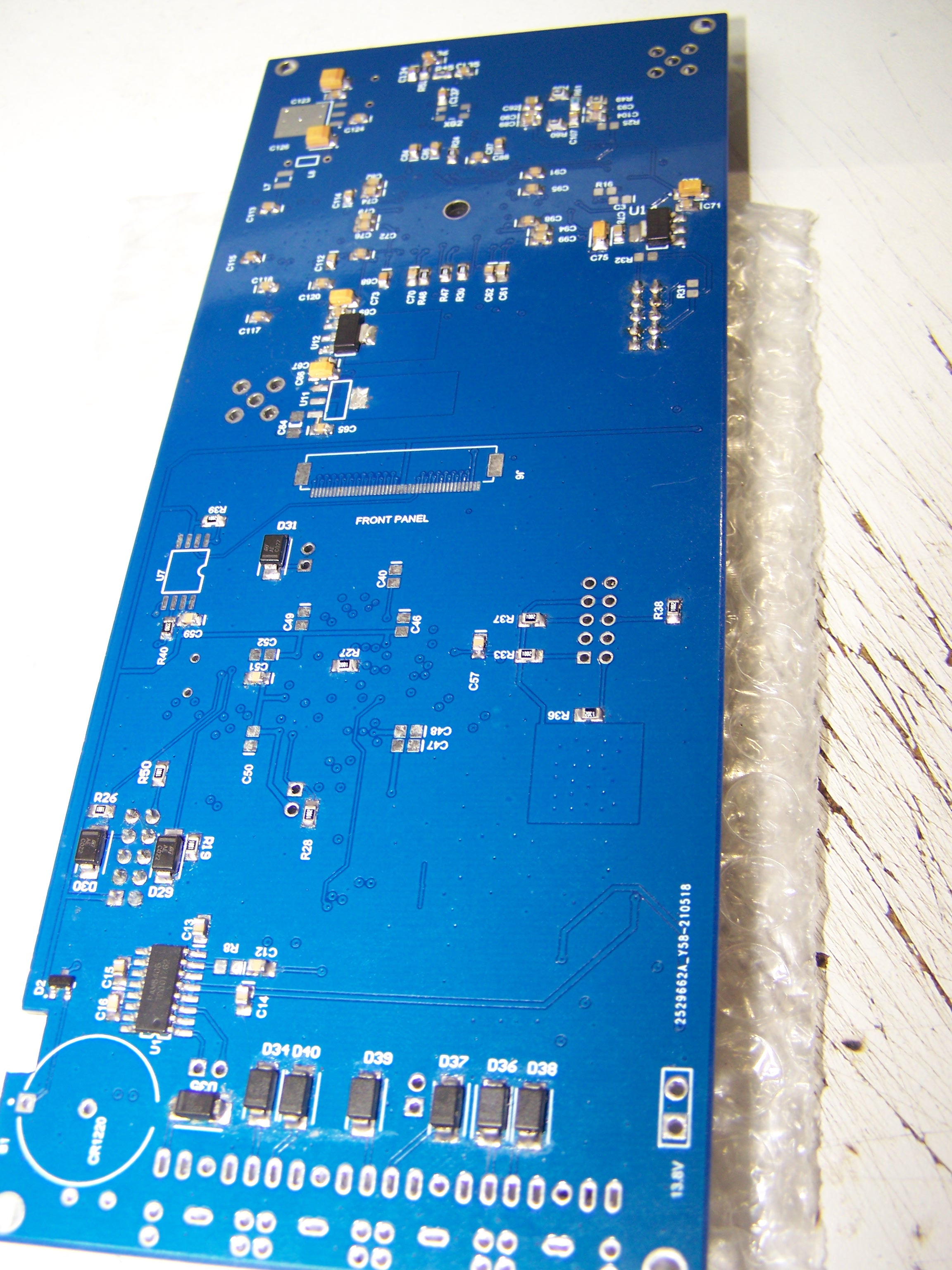

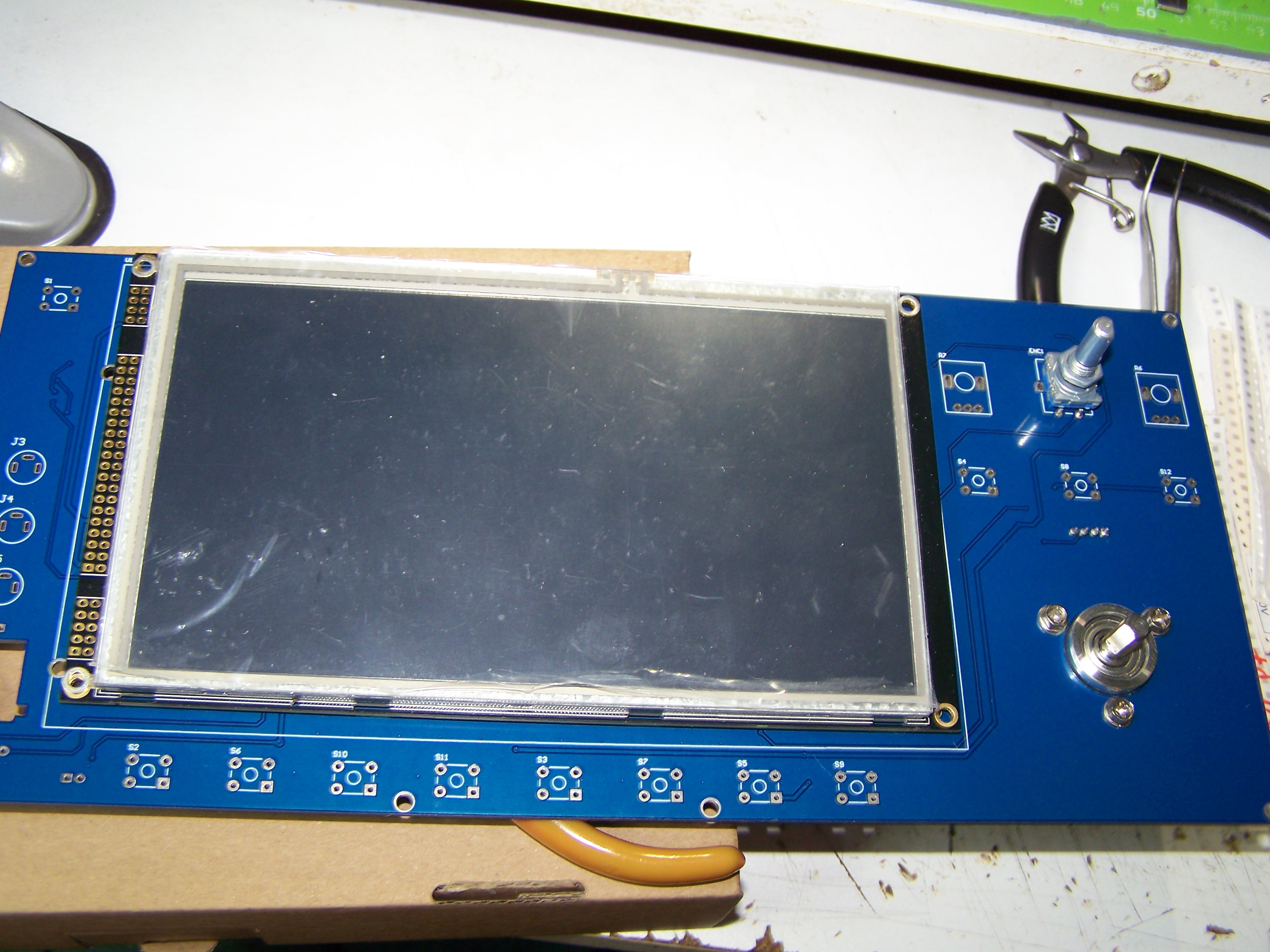

Und Display
|
|
|
|
Joerg-m
Neuling
Offline
Posts: 19
Ich liebe dieses Forum!
|
|
Re:Vorstellung des WOLF-TRX
« Reply #7 on: 31. July 2021, 16:43:47 »
|
|
Super
Das Gehäuse gefällt mir.
MFG
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Vorstellung des WOLF-TRX
« Reply #8 on: 01. August 2021, 08:21:02 »
|
|
Hallo Adalbert,
herzlich willkommen in der Gruppe.
Du warst ja schon richtig fleißig.
Welche Version der Platinen verwendest du?
bleib fit und gesund
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:Vorstellung des WOLF-TRX
« Reply #9 on: 01. August 2021, 13:36:41 »
|
|
Hallo Adalbert,
da hast Du ja wohl super gearbeitet sieht einfach toll aus !
Kann man die Daten von dem Gehäuse im Forum bekommen?
Ich wünsche Dir noch einen schönen Sonntag bleib gesund.
vy73
Werner
|
|
Logged
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:Vorstellung des WOLF-TRX
« Reply #10 on: 01. August 2021, 15:32:42 »
|
|
Hallo Adalbert ,
ich habe noch zwei Fragen hast du die Teile für das Gehäuse anfertigen lassen wenn ja wo ?
Die Kanten sehen nach abgerundete Profilstangen aus .
Welche Software hast Du installiert?
Das Gehäuse sieht einfach super aus!!!
Viele liebe Grüße
Werner
|
|
Logged
|
|
|
|
SP3OSJ
Guest
|
|
Re:Vorstellung des WOLF-TRX
« Reply #11 on: 02. August 2021, 15:37:19 »
|
|
Hi
How did you make the TRX "FrontPanel"?
What kind of material is it?
73
Artur
|
|
Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:Vorstellung des WOLF-TRX
« Reply #12 on: 25. August 2021, 14:03:36 »
|
|
Habe hier noch ein Dokument erstellt mit einer "3D Ansicht" der Platinen. Kann für den Zusammenbau hilfreich sein.
Gruss
Reto
|
|
|
|
|
db9rb
Neuling
Offline
Posts: 31
|
|
Re:Vorstellung des WOLF-TRX
« Reply #13 on: 26. August 2021, 07:06:27 »
|
|
Guten Morgen,
ich finde das Projekt interessant und überlege das im neuen Jahr anzugehen. Leider scheint die Github Seite oder das Projekt ein Problem zu haben. Mir gelingt es nicht die Schaltpläne runter zuladen oder das gesamte Projekt zu klonen.
Kann mir jemand die Schaltpläne freundlicherweise schicken ?
Vielen Dank.
|
|
Logged
|
vy73
Rainer
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Vorstellung des WOLF-TRX
« Reply #14 on: 26. August 2021, 07:47:22 »
|
|
Guten Morgen Rainer
erstmal willkomen bei der Wolf-TRX Runde
du brauchts dir nichts über Github oder ähnliches runterladen, irgendwas mühevoll zusammen zu suchen.
Hier sind alle Informationen für den Wolf erhältlich
schau mal hier:
der zweite Eintrag
dieser Link wird ständig aktuell gehalten und somit hast du immer die neuesen Inforamtionen.
|
|
