Topic: RF-Big- Bauteile, Fragen, Hinweise.... (Read 28448 times)
|
|
DC4YN
alter Hase
 Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
 |
RF-Big- Bauteile, Fragen, Hinweise....
« on: 08. September 2021, 18:20:36 »
|
|
Hallo miteinander
bitte hierein alles posten was das RF-Board Rev5 betrifft
|
|
 Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371

|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #1 on: 18. November 2021, 19:35:17 »
|
|
Hallo zusammen,
wer kann mir eine Anschub-Information zu den HiVolt-NP0-Kondensatoren auf dem RF-Board geben?
Wenn ich einen Link zu einem passenden Bauteil bei Mouser hätte, würde ich vermutlich den Rest auch finden. Dann könnt ich diese Bauteile nämlich einer laufenden Bestellung noch hinzufügen.
Danke !!
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #2 on: 18. November 2021, 21:32:31 »
|
|
Hallo miteinander
hallo Michael.
meine NPO-Kondensatoren habe ich bei Mouser geordert.
als Beispiel den hier
die Kondensatoren haben alle 1KV Spannungsfestigkeit Footprint 1206.
Für den Antennentuner habe ich bedrahtet Kondensatoren mit ebenfalls 1KV Spannungsfestigkeit.
als Beispiel.
In dem russ. Forum nehmen manche OMs auf Kondensatoren bis 3KV
Von dem RF-Platine stelle ich morgen mal ein paar Bilder ein, die den Aufbau und einige kleine Änderungen zeigen.
Mehr Info folgt........
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #3 on: 20. November 2021, 14:52:17 »
|
|
Hallo Norbert,
hallo Mitlesende,
danke für die Hilfe. Und auch hier nochmals vielen Dank für die Zusendung der Bauteile !!
Ich stelle gerade die NP0-Hivolt zusammen, einen 2pF in 1206 finde ich dann schon nicht mehr ?!?
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #4 on: 20. November 2021, 18:56:56 »
|
|
Hallo miteinander.....
Wie versprochen hier ein paar Impressionen zur RF-Big:
Die fast fertig bestückte RF-Platine ( bis auf die Leistungstransistoren und das Leistungsmodul)
hier sieht man die Orginal-Drossel:
auf dem anderen Foto den Ersatz:
Hierbei habe ich einen BN43-202 verwendet mit 4 Windungen 0,8mm
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #5 on: 20. November 2021, 19:33:38 »
|
|
Fortsetzung.......
der Ausgangsübertrager:
Dieser wurde aus dem BN-61-002 gefertigt.
Bei dem Übertrager kam mir wieder meine alte 100W-PA in den Sinn von DJ0ABR.
Dort wurde fast die gleichen Wicklungszahlen verwandt, wie bei der Wofl-PA.
Die eine Windung habe ich aus zwei einseitig kupferkaschierten Epoxidharzplatten-Streifen und zwei kurzen
Messingröhrenchen mit 6mm Durchmesser gefertigt.
Die beiden Platinenstreifen haben die Maße des BN-61-002, also 30,2 x 15,00 mm.
Bei einem Streifen wird in der Mitte ein ca. 2-3mm breiter Streifen aus dem Kupfermaterial herausgefräst.
Anschließend werden die vier Löcher gebohrt und die zwei 29mm langen Messingröhren durchgesteckt und verlötet.
Durch die beiden Messinröhren werden die vier Windungen mit AWG 18 gefädelt.
Siehe Bilder:
Quelle der Bilder DJ0ABR.
|
| « Last Edit: 20. November 2021, 19:43:43 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #6 on: 20. November 2021, 19:42:23 »
|
|
Fortsetzung Teil 2.....
der Übertrager T3.
Der Übertrager BN43-202 wurde mit primärseitig mit 5 Windungen (Mittenanzapfung bei 2.5 Windungen) mit 0,63 CuL
und die Sekundär-Wicklung ( 3 Windungen) mit AWG 22 gewickelt..
Sobald ich die SWR-Messbrücke fertig habe, gibt es wieder Bilder und Daten davon.
|
| « Last Edit: 20. November 2021, 19:45:23 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #7 on: 21. November 2021, 16:40:41 »
|
|
Danke für die Bilder. Die machen einiges klarer.
Während der Bestückung ergaben sich weitere Fragen:
1) Welche Werte haben ni NP0-HV C96-C100 ?
2) Die 1k-Widerstände R31, R33 etc. sind "vorne" mit RES_0805 angegeben, im Footprint jedoch mit "RESC2013x60x40NL20 T25". Was bedeutet dies ?
3) C122 (1nF) ist mit Footprint 6-0805_M angegeben, was bedeutet dies ?
4) C87, C88 ist auch ein mir unbekannter Footprint
Ganz spannend wird es dann bei den Spulen. Da muss ich mal schauen was ich da habe und was noch fehlt. Aktuell fülle ich einen größeren Warenkorb bei Mouser.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #8 on: 21. November 2021, 22:04:46 »
|
|
Hallo miteinander
@Hallo Michael
hier mal was Erhellendes:
1) Welche Werte haben ni NP0-HV C96-C100 ?
|
|
die NPO-Kondendsatoren haben eine Spannungsfestigkeit von 1KV und
C96=C84 also 10pF
C97=C85 also 22pF
C98=C87 also 47pF
C99=C88 also 100pF und dann noch
C100=C89 also 220pF
Der Footprint für C96-C100 ist aus dem angehängten Dokument ersichtlich:
Es handelt sich um sog. MPK ( Metallized polypropylene film capacitors)
Ich selbst habe bedrahtete KerKos mit den entsprechend Werten verwendet. (Waren in der Bastelkist vorrätig  )
so was, wie diesen hier
Bei den Widerständen R31 und R33 habe ich die Größe 0805 verwendet ebenso den C122 mit dem 0805 Footprint.
Die Ringkerne habe ich hier bestellt
und diesen hier
Falls noch Unklarheiten vorhanden sein sollen, schreibt mich einfach an.
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #9 on: 22. November 2021, 19:55:49 »
|
|
Hallo Norbert,
danke für die Informationen. Ich depp habe mich nur auf BOM und Schematic konzentriert. Ein Blick auf die Platine hätte einiges geklärt.
Wenn ich das richtig verstanden habe kann man ENTWEDER C96 ODER C84 (als Beispiel) bestücken ?!
Dann würde ich nämlich auch die bedrahteten Bauteile verwenden.
Ringkerne ist auch ein guter Hinweis, dann pack ich die in den Reichelt-Warenkorb.
Ich werde mich dann auch anstrengen, die anderen Bauteile zu finden :-)
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #10 on: 29. December 2021, 13:52:55 »
|
|
So, im Rahmen der "Inventur" habe ich auch die BOM der RF-Big-Rev5-Platine durchgeschaut.
Dies spiegelt auch das Ergebnis des soeben stattgefundenen Telefonats mit Mouser wieder, da die es seit August nicht geschafft haben, mit die verfügbaren Teile in einer Teillieferung zuzuschicken. Anscheinend geht nun heute noch eine Lieferung raus...
Man erkennt in der Tabelle deutlich die fehlenden und mir unklaren Positionen...
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DB5AT
Neuling
Offline
Posts: 10
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #11 on: 29. December 2021, 15:31:09 »
|
|
Hallo zusammen, Ich bin mir nicht sicher, ob Sie im Telegrammkanal meine modifizierte RF-big Version gesehen haben.
Der Hauptunterschied ist der BPF auf dem RX-Kanal und der LPF auf dem TX-Kanal . Es wurde der PA-Treiber und die PA selbst mit AFT05mp075nr1 überarbeitet (Günstiger und immer noch bei den zuverlässigen Händlern erhältlich)
Die Dateien befinden sich zusammen auf dem Haupt-GitHub:
https://github.com/XGudron/UA3REO-DDC-Transceiver/tree/dev/Scheme/ALTIUM_DESIGNER/RF-UNIT-BIG-DB5AT
Lassen Sie es mich wissen, wenn Sie Fragen haben.
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #12 on: 29. December 2021, 16:15:10 »
|
|
Hallo miteinander....

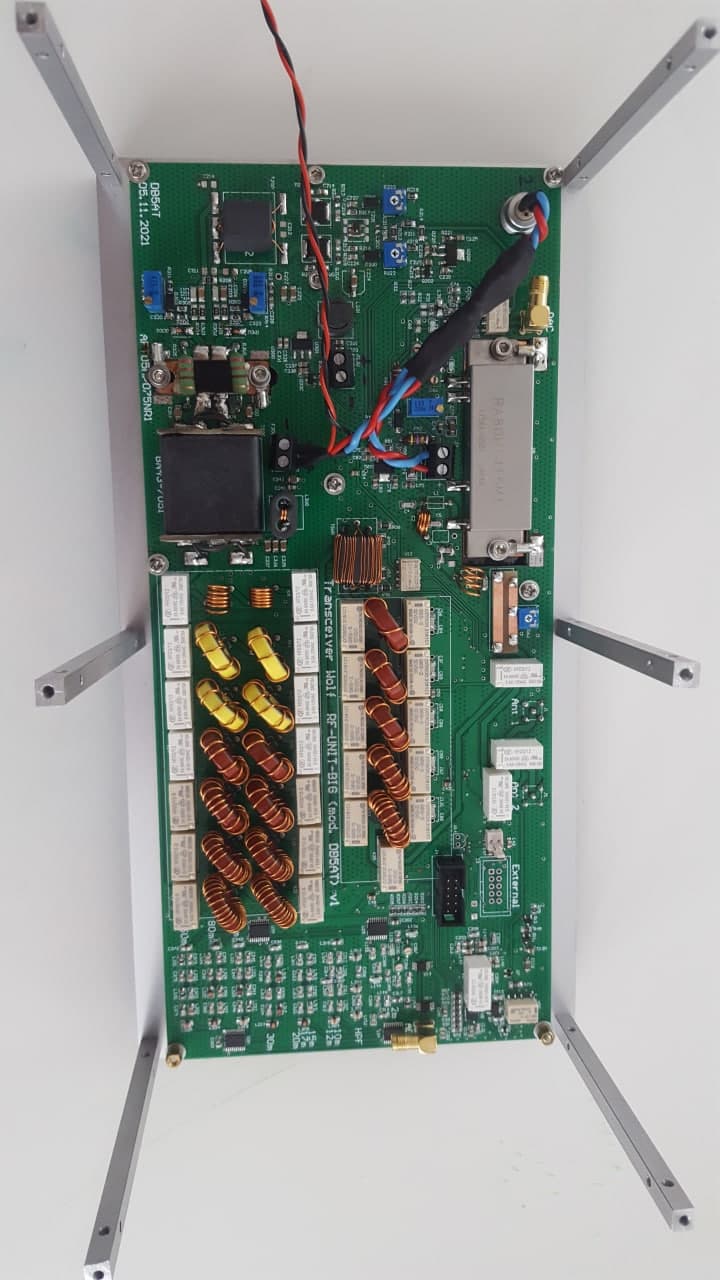

hier mal die "nackte Platine" RF-Big, neue Version... hier noch mit den RD100....
und die Rückseite:
Von den Platinen könnte ich noch 4 Stück abgeben
|
| « Last Edit: 29. December 2021, 16:16:20 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #13 on: 30. December 2021, 09:40:03 »
|
|
Hallo und Willkommen hier in diesem Forum!
Was war der Grund für eine Überarbeitung der RF-Big-Platine ?
Unsaubere RX- oder TX-Signale oder die Verfügbarkeit der HF-Transistoren ?
Diese konnten alle Problemlos beim Funkamateur-Onlineshop erworben werden, ausser der PGA-103+, dieser ist seit längerem Abgekündigt.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #14 on: 30. December 2021, 10:30:56 »
|
|
Hallo miteinander
bei der Version, die ich hier eingestellt habe, wurde ein BPF mit hinzugefügt, der bei der ursprünglichen Platine fehlte.
Außerdem wurde die Baugruppen für den HF und VHF-Teil entkoppelt und neu platziert.
Die Bauteile sind genauso wie auf der "alten Version", also auch die Endstufentransitoren für den HF-Teil (RD100..) im Gegensatz zu der Platine von Tihomir DB5AT.
Nach Schaltplan wird auf dieser Platine wird ein AFT05mp075nr1 als Endstufentransistor und AFT05mp075nr1 als Treibertransistoren eingesetzt.
Diese Transistoren sind auch noch bei Mouser zu bekommen.
Übrigens: der PGA103+ ist bei Mouser derzeit erhältlich PGA103+
@Michael:
bin an deiner Liste dran und ergänze sie.
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
