Wolf-TRX mit 4-Zoll Display
« on: 26. October 2021, 13:39:34 »
|
|
Hallo miteinander
Nachdem auch der Wolf-TRX mit dem 4-Zoll Display gebaut wird, habe ich mal einige Infos
hierfür zusammengestellt.
Infos für den 4Zoll Wolf-TRX
Die Infos beziehen sich auf das Front-Panel, Mainboard etc.
Welche 4-Zoll Display hier verwendet wird erschließt sich noch nicht ganz.
Bei den gängigen 4Zoll Displays werden nur solche mit max 39 Pins angeboten.
Ich hoffe euch bald mitteilen zu können, um welches Dispay es sich hier handelt.
|
|
 Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #1 on: 26. October 2021, 14:08:37 »
|
|
Danke Norbert für die Infos
Michael_K
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #2 on: 26. October 2021, 14:31:26 »
|
|
ACHTUNG !!
Im Schema Front-unit-4" ist im Teil POWER-SWITCH ein Fehler; Taster "PWR" .
Richtig wie in der angehangenen Datei.
Habe mein Board so bestückt und es funktioniert.
vy 73 aus Erfurt
Michael_K
|
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #3 on: 26. October 2021, 20:33:03 »
|
|
hallo miteinander
@hallo Michael
das sollte das richtige Display für die 4 Zoll - Variante sein.
TFT Z400IT005 4.0 inch ILI9488 SILI9486 LCD
Schau mal hier
Ich hoffe ich konnte weiterhelfen.
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #4 on: 27. October 2021, 06:08:19 »
|
|
Guten Morgen, Norbert,
Danke für Deine Bemühungen.
Problem ist auch bei Deiner Empfehlung, daß die beschriebene pin-Belegung (Anhang) in keinster Weise mit der pin-Belegung des 40-poligen FFC-connectoers übereinstimmt.
Deins und mein TFT ( aus dem low-coast-Bereich von ALI) haben identische Belegung.
In einer früheren Versions-Beschreibung (ru) hatte ich was gelesen, was auf einen evtl. Adapter schließen läßt ("falsch panel" mein PC schreibt leider nicht in kyrillisch). Daher kam meine zweite Frage.
Andere Frage, die auch noch aufgetaucht ist, erfolgt die Datenübertragung zum LCD parallel oder seriell?
Ich habe mir auf alle Fälle erst mal "einen Sack voll" FFC-Kabel und FPC-Adapter bestellt, um vernünftig messen zu können.
Außer dem LCD habe ich auch noch ein 4"-Modul.
Vielleicht gibt es noch ein paar Anregungen.
vy 73 aus Erfurt
Michael_K
|
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #5 on: 27. October 2021, 12:29:35 »
|
|
@Norbert und Interessierte,
habe mal im "Archiv" gewühlt, und glaube, zumindestens gedanklich, fündig geworden zu sein.
- die pin-Belegung des Displays ist genau die Gleiche wie beim 4 Zoll-OVi40-Projekt.
Da ist eben zwischen Kontaktleiste ui-Board und LCD noch eine Adapterplatine mit einigen Bauteilen.
Die Platine habe ich "teilbestückt" auch; es fehlt nur die 40-polige FFC FPC Kontaktleiste mit !! obenliegenden !! Kontakten. Ist bestellt, Liefertermin Ende Nov.
Wenn das Ganze auf meinem OVi40 ui V1.8 spielt, würde ich dann mal ne luftverdrahtete Adaption an das WOLF-QRP-Front-unit versuchen
Deshalb noch mal die Frage in die Runde: hat jemand irgendwo einen Hinweis auf einen Adapter gefunden?
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #6 on: 04. November 2021, 09:44:33 »
|
|
Fortsetzung meines letzten Eintrages:
die Bezeichnung (X3) LCD-MODULE im Schema Rev.10 drückt es wohl richtig aus: dort ist ein MODUL anzuschließen.
Der im Moment bestehende Widerspruch ist die Darstellung im Bestückungsplan (36-polige 2-reihige Leiste - vermutl. Buchse), 38-polige Connector im Schaltplan und (!!!) 40-polige FFC-Connector auf dem ORP-Front-unit-Board.
Ein "Pin-gerechtes" Modul, allerdings 3,5inch, gibt es bei ebay (für Arduino)
https://www.ebay.de/itm/323552931467?_trkparms=amclksrc%3DITM%26aid
Dazu ist noch ein Adapter notwendig 40pin FFC zu 40pin DIL 2-reihig
Das steht aber alles noch aus (on the way).
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #7 on: 10. November 2021, 10:01:55 »
|
|
update zum Thema:
habe jetzt Adapter FPC45 und FPC40 zu jeweild DIL 2,54mm mit Kabeln und konnte somit vernüftig messen.
Erkenntnis: die Belegung des 40-poligen FPC-Connectors ist in keinem Schaltplan richtig dargestellt !!!, d.h. es gibt aktuell keinen Schaltplan, der mit dem Layout übereinstimmt.
Ergebnis meiner Messungen: siehe angehangenes File
Die Belegung ist übereinstimmend mit den angebotenen (ALI) reinen LCDs, sowohl 3,5 und 4 Zoll. Ist übrigens die Gleiche, wie auf der Adapterplatine OVi40.
Wird das Display also doch "direkt" vom STM angesteuert? (ohne Adapterplatine)
Auch noch: die Zählweise der Kontakte zum WIFI-Modul ist bezogen auf den Schaltplan, oben 1 - 4 von links beginnend und unten 5 - 8 ebenfalls von links beginnend.
vy 73 aus Erfurt
Michael_K
|
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #8 on: 20. November 2021, 09:40:56 »
|
|
Hallo,
da ich einfach mit dem Display QRP-Front-unit nicht weiter komme; die pin-Belegung des 40-pol. FFC-connectors läßt sich nicht an ein Display-Modul adapttieren, Frage an Norbert und Reto und natürlich an alle Anderen:
hat jemand eine QRP-Front-unit PCB mit der 36-poligen Buchsenleiste "rumliegen"?
Dafür gibt es Schaltpläne, so daß ich weiter kommen würde.
Abgabe evtl. auch als kompletter PCB-Satz (QRP).
Erst mal Danke
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #9 on: 25. November 2021, 18:44:09 »
|
|
Hallo Norbert und alle qrpWOLF-Interessierten,
es gibt doch einen Lichtblick.
Durch reinen Zufall habe ich im russischsprachigen TELEGRAMM Schaltbilder vom WOLFlite gefunden.
Interessant ist, daß dort auf der front-unit das Display (kein Modul!) über einen 40-poligen FPC kontaktiert wird.
Die pin-Belegung entspricht den Standart-TFTs, Treiber-ICs sind ILI9481, 9486 oder 9488.
Das würde meiner PCB entsprechen. Zum Durchschalten der 3V3 für die Beleuchtung gibt es auch einen Schaltungsvorschla mit IRLML9301.Werde das mal aufbauen und testen. Vor einiger Zeit hatte ich ja schon mal die Frage gestellt, was das auf der PCB für Bauteile sind. Jetzt ist es klar. Die große runde Lötfläche an GND und es müßte gehen.
Staht aber gleich die nächste Frage; welche Firnware des STM gibt die Daten RICHTIG aus. Der Datenbus kommt auf dem oder vom MB richtig an.
vy 73
Michael_K
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #10 on: 02. February 2022, 09:52:11 »
|
|
Hallo,
nach längerer Zeit wieder mal was zum Thema 4" (3,5") Display - front-unit qrp.
Nach vielen Kontrollen und Nach-, bzw. Neu-Löten spricht das Modul wenigstens mit mir.
Allerdings nur Fehlermeldungen
Uch habe mal die 4 typischen angehangen.
Vielleicht ergeben sich daraus ein paar Tipps, die mir weiter helfen können.
vy 73 aus Erfurt
Michael_K
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #11 on: 02. February 2022, 09:52:47 »
|
|
das nächste
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #12 on: 02. February 2022, 09:54:35 »
|
|
das dritte
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #13 on: 02. February 2022, 09:57:05 »
|
|
und der Bus-Fehler;
das läuft minutenlang mit ständig wechselnden Ziffern, wobei die Differenz vor und nach dem ">" gleich ist.
Irgendwann kommt FPGA-Error, auch gefolgt von Bus-Error; FPGA ist ja nicht drauf
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Wolf-TRX mit 4-Zoll Display
« Reply #14 on: 02. February 2022, 10:39:21 »
|
|
Hallo Michael,
Gratulation zum nun funktionierendem Display.
Nun zu den Fehlermeldungen:

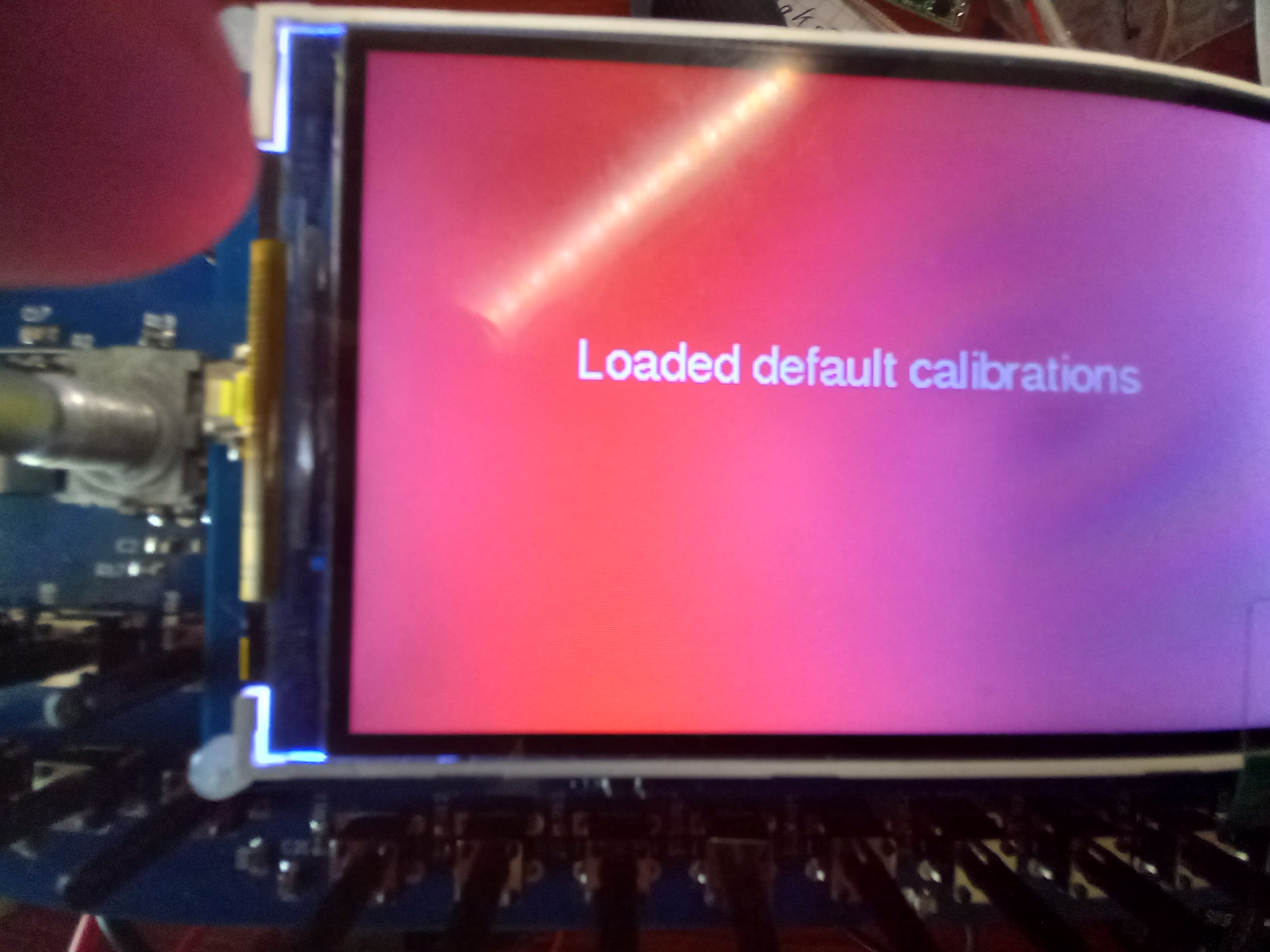

"Loaded default settings" ist die Standardmeldung nach dem ersten Flashen des STM
"Loaded default calibrations" hiermit wird die Standard-Kalibrierung geladen und initialisiert.

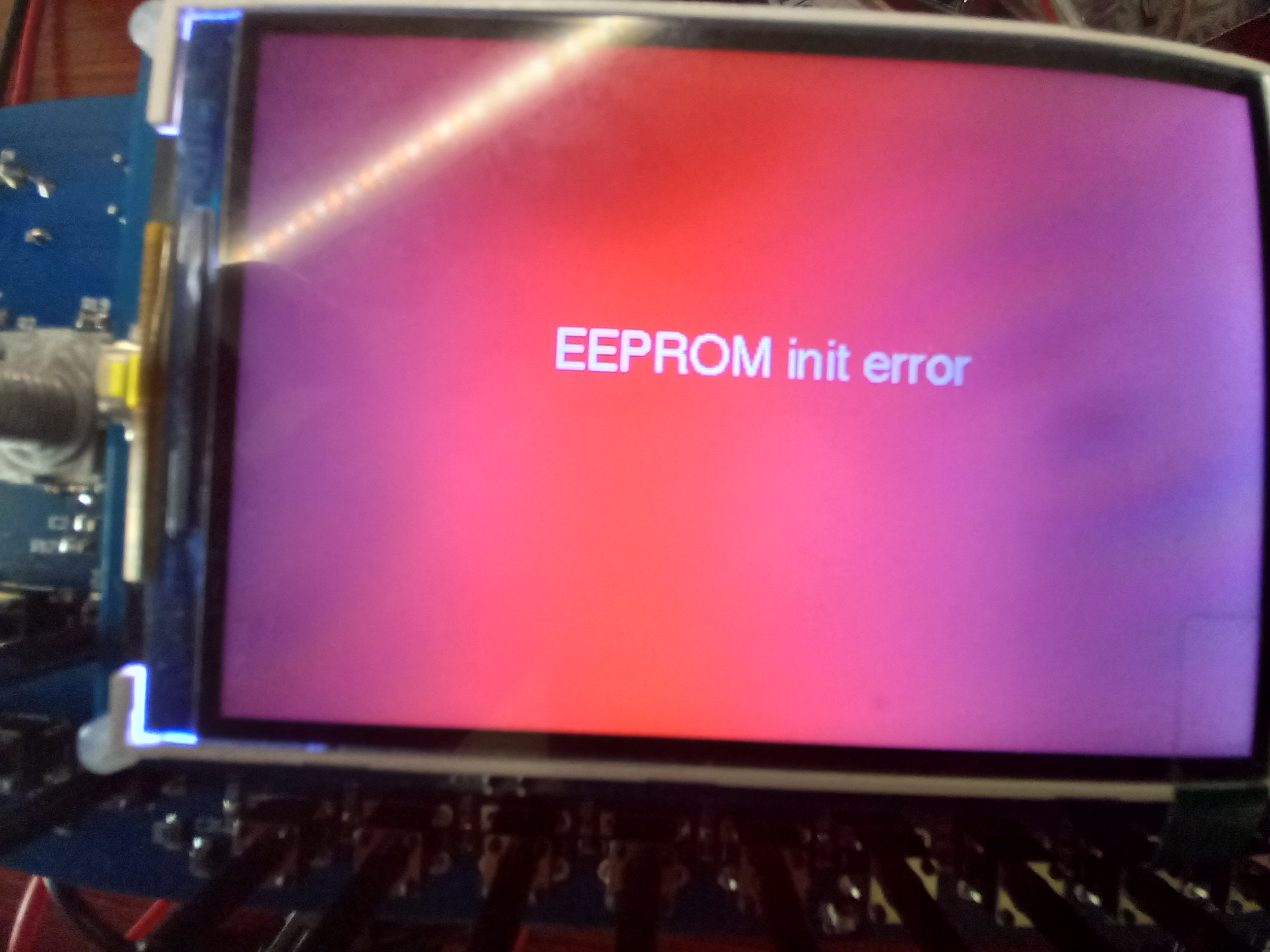

"EEprom init error" erscheint, wenn du mit der neuesten Firmware den STM geflasht hast. Hierbei wird die
Steuerung EEprom vom FPGA gesteuert, der ja noch nicht aufgelötet ist und
programmiert ist. Versuch mal mit der Version 3.1.0 den STM zu flashen, dann kommt die
Fehlermeldung nicht, da der STM die Steuerung übernimmt. Damit sollte nach der
Fehlermeldung "Bus-Error" der Startbildschirm erscheinen.

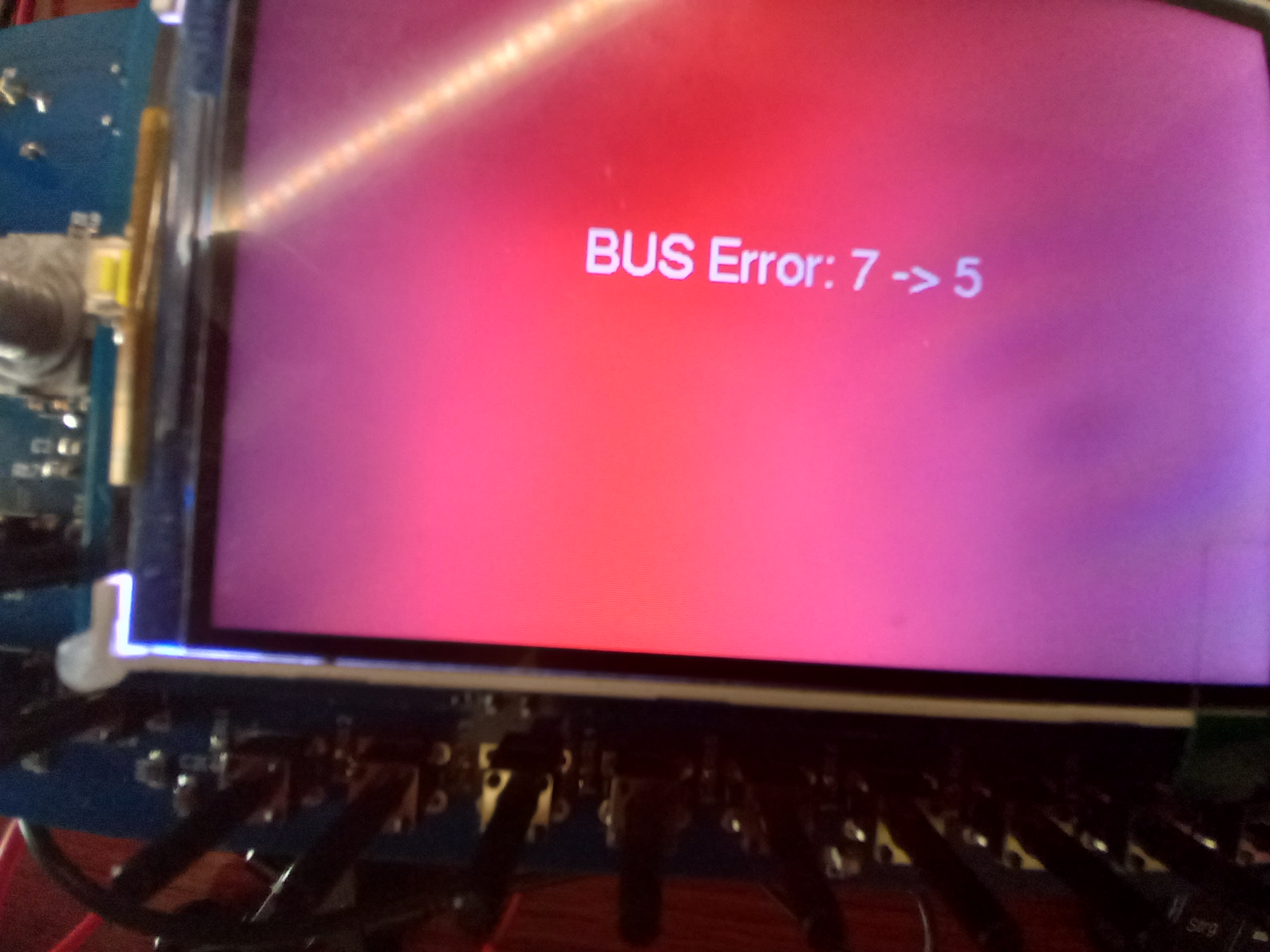

"Bus Error" erscheint deshalb, weil der STM den FPGA sucht, der ja wahrscheinlich noch nicht vorhanden
ist.
Wenn bei installiertem FPGA die Fehlermeldungen kommen, dann hast die Verbindungsprobleme vom FPGA zum STM.
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
