RF-Platine QRP Versionen
« on: 29. December 2021, 11:51:20 »
|
|
Hallo miteinander.....
Hier in diese Rubrik könnt ihr alles über die RF-Platinen QRP und QRP 20W
posten...
|
|
 Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DB5AT
Neuling
Offline
Posts: 10
|
|
Re:RF-Platine QRP Versionen
« Reply #1 on: 29. December 2021, 15:15:04 »
|
|
Hallo, ich habe die QRP 20W-Version entworfen, wenn etwas unklar ist, lassen Sie mich wissen, werden wir es besprechen
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Platine QRP Versionen
« Reply #2 on: 29. December 2021, 15:35:05 »
|
|
Hallo Tihomir
herzlich willkommen hier im "Wolf-Forum"
Super, dann haben wir ja einen Spezialisten für die QRP-Platinen .
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #3 on: 29. December 2021, 17:03:35 »
|
|
@Tihomir,
wunderbar so einen Spezi unter uns zu haben.
Ich bin einer von den "QRP-ern".
Aktuell die Frage, bist Du auch aussagefähig zu den 3,5"-Front-units?
Ich habe die rev9 (mit aufsteckbaren Display-Modul) und die rev. R7KBI (LCD an 40-poligen FPC-connector. Bei beiden bekomme ich die Anzeige nicht zum Laufen.
vy 73 aus Erfurt
Michael_K
|
| « Last Edit: 29. December 2021, 17:04:21 by Michael_K » |
Logged
|
|
|
|
DB5AT
Neuling
Offline
Posts: 10
|
|
Re:RF-Platine QRP Versionen
« Reply #4 on: 29. December 2021, 19:34:05 »
|
|
Hallo Michael,
Ich würde nicht sagen, dass ich ein Spezi bin
Wir haben ein relativ großes Feld an Möglichkeiten, aber versuchen wir es einzugrenzen:
- Die erste Frage von meiner Seite: ist es dir gelungen den STM32 ohne Probleme zu flashen ?
- Zweiter Punkt: nach der Statistik ist mir im Forum aufgefallen, dass das häufigste Problem das Löten des FPC-Steckers (für das Flachbandkabel) ist. Entweder ist es nicht gelötet oder etwas ist "zu viel".
- Hast du die Oszillatoren auf der Hauptplatine überprüft?
Nächste Frage - ob du den Controller auf dein 3.5-Display kenst?
Ich habe diesen verwendet:
https://www.amazon.de/gp/product/B0814M38ST/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1
und obwohl es "HX8357C" sagt, ist es in ein "ILI9486".
Lass mich wissen, wie der Status hier ist und wir können die Suche fortsetzen
VG und 73
Tihomir
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #5 on: 30. December 2021, 09:37:50 »
|
|
Hallo Tihomir und Norbert,
Danke für Eure Unterstützung (Norbert - PN).
Ich hatte in letzter Zeit viel familiären Streß (Gesundheit XYL); bin deshalb nicht so recht voran gekommen. Ich hoffe, daß es jetzt etwas rühiger wird..
Zur Ausgangslage:
- das front-unit R7KBI habe ich erst mal beiseite gelegt, werde mit der rev. 9 weiter machen. Auf dem Board ist NUR (!!) bestückt die Buchsenleiste für das LCD-Modul und der 45-polige Verbinder; müßte nach meiner Meinung für die Inbetriebnahme der Anzeige reichen.
- Das Modul entspricht dem von Tihomir gezeigten (rote PCB und aus Fernost)
- der auf der Verpackung ausgewiesene Treiber ist ILI9486
zum MB:
- der STM ließ sich problemlos flashen, mit ST-Link und via USB; werde sicherheitshalber noch mal "drüberprogrammieren".
- alle spannungserzeugende ICs sind bestückt, außerdem der ADUM und der WM
Die Lötstellen habe ich alle inspiziert, sehen ok aus; aber man soll ja nie nie sagen.
Die Oszillatoten Uhr und 8MHz habe ich noch nicht geprüft
Die Spannungsversorgung erfolg direkt vo Netzteil zu MB.
Das zum aktuellen Stand. Melde mich mit den Ergebnissen wieder.
Für den morgigen Tag Euch einen Guten Rutsch ins neue Jahr und vor allem Gesundheit für 2022.
vy 73 aus Erfurt
Michael_K
|
| « Last Edit: 30. December 2021, 09:39:02 by Michael_K » |
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #6 on: 04. January 2022, 14:18:50 »
|
|
Erste Ergebnisse:
1. der STM32 wird vom CUBE-Programmer erkannt; die Programmierung für IFL9486 war drauf und habe ich nochmals gemacht.; die Verifizierung ist ok.
Beide Quarze schwingen, mittels Oszi nachgewiesen.
Trotzdem bei beiden (!!!) Anzeigen geht nur die Beleuchtung an, logisch, werden ja direkt von Vcc gespeist. Läßt sich die Helligkeit beim Modul extern herabsetzen? Beim R7KBI-Board werde ich den Vorwiderstand zu den LED' vergrößern.
Aktuelle Schlußfolgerung: mit hoher Wahrscheinlichkeit liegt die Ursache auf dem MB; denn das beide front-units die gleiche "Macke" haben glaube ich nicht.
Erst mal soweit.
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Platine QRP Versionen
« Reply #7 on: 04. January 2022, 20:09:03 »
|
|
Hallo Michael.
bitte poste mal ein paar Fotos von den beiden Platinen, Frontplatte und Mainboard, auf denen man die FPC-Buchsen, den STM und die Anschlüsse des Displays gut erkennen kann
Danke
|
| « Last Edit: 04. January 2022, 21:14:53 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DB5AT
Neuling
Offline
Posts: 10
|
|
Re:RF-Platine QRP Versionen
« Reply #8 on: 04. January 2022, 20:58:13 »
|
|
Hallo Michael,
Ich weiß, dass es schwer ist, solche Effekte zu finden, aber ich wette auf das Lötproblem am FPC-Anschluss oder den STM32-Pins, die für das Display verantwortlich sind.
VG
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #9 on: 05. January 2022, 10:59:10 »
|
|
@Norbert und Tihomir,
ich hab mein Bestes bzgl. Fotos getan; bin leider schwach ausgerüstet - nur Smartphone, keinen digitalen Apparat.

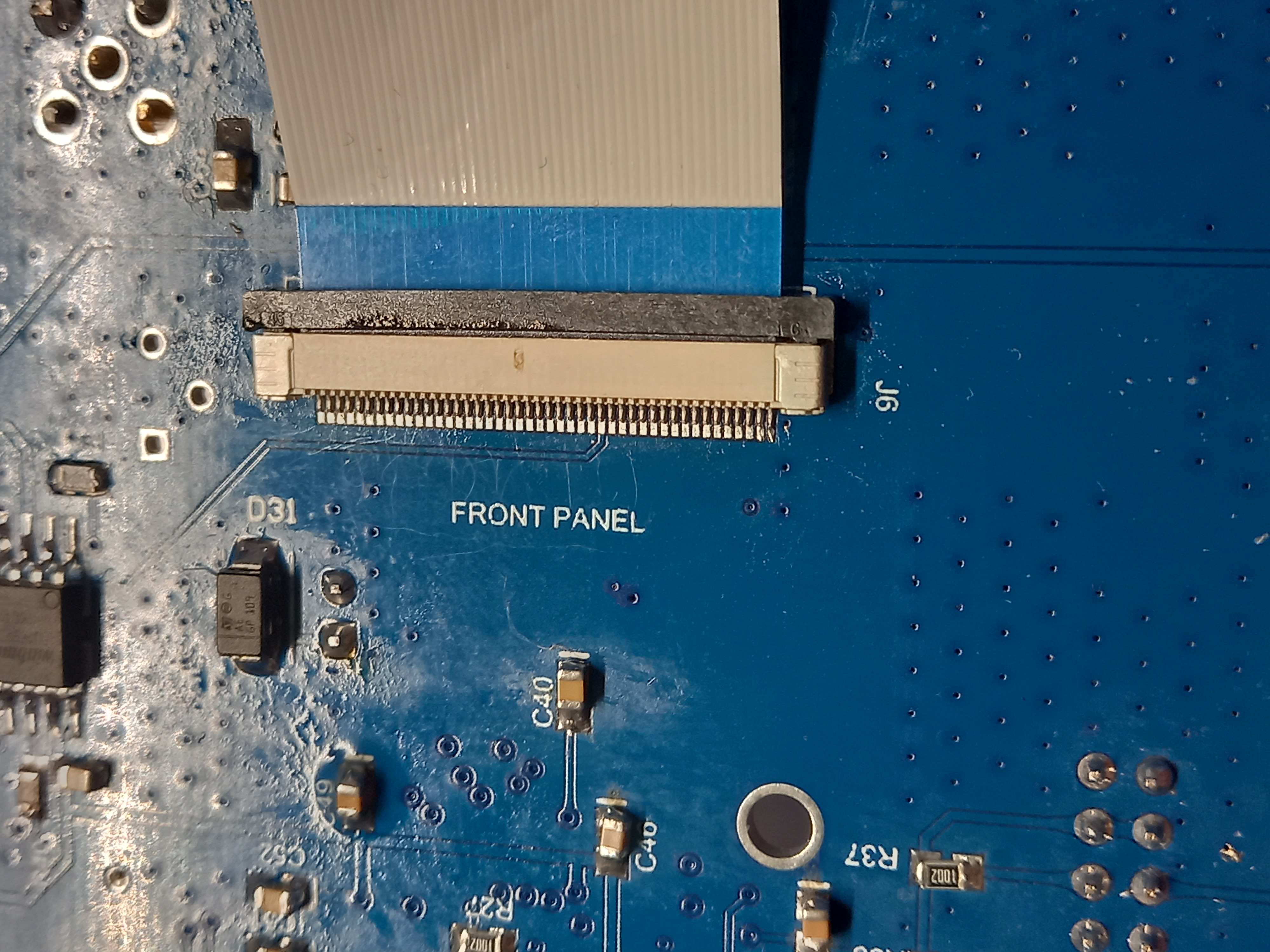

In Folge 2 Fotos
vy 73
Michael_K
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #10 on: 05. January 2022, 10:59:39 »
|
|

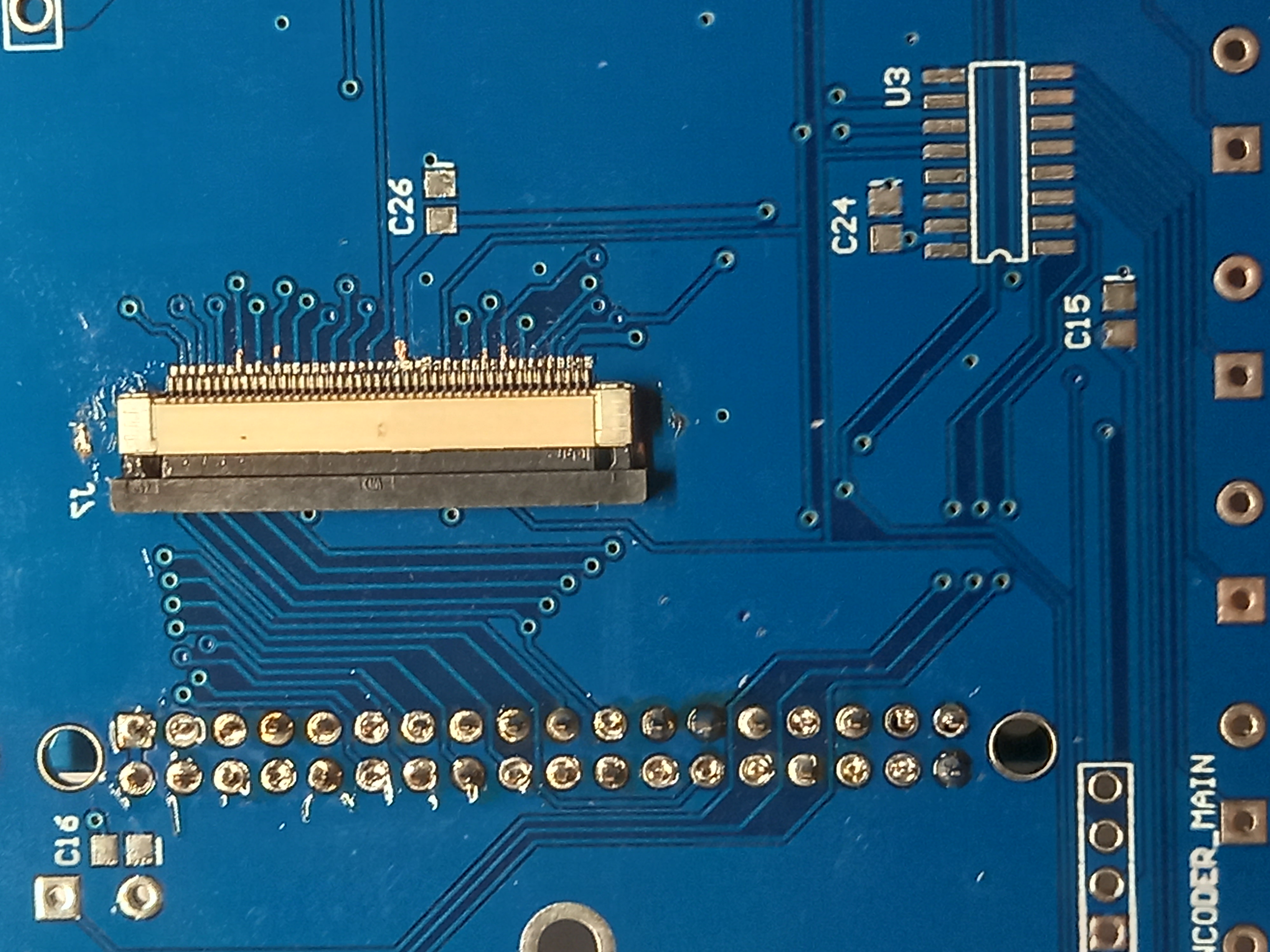

das nächste
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #11 on: 05. January 2022, 10:59:54 »
|
|

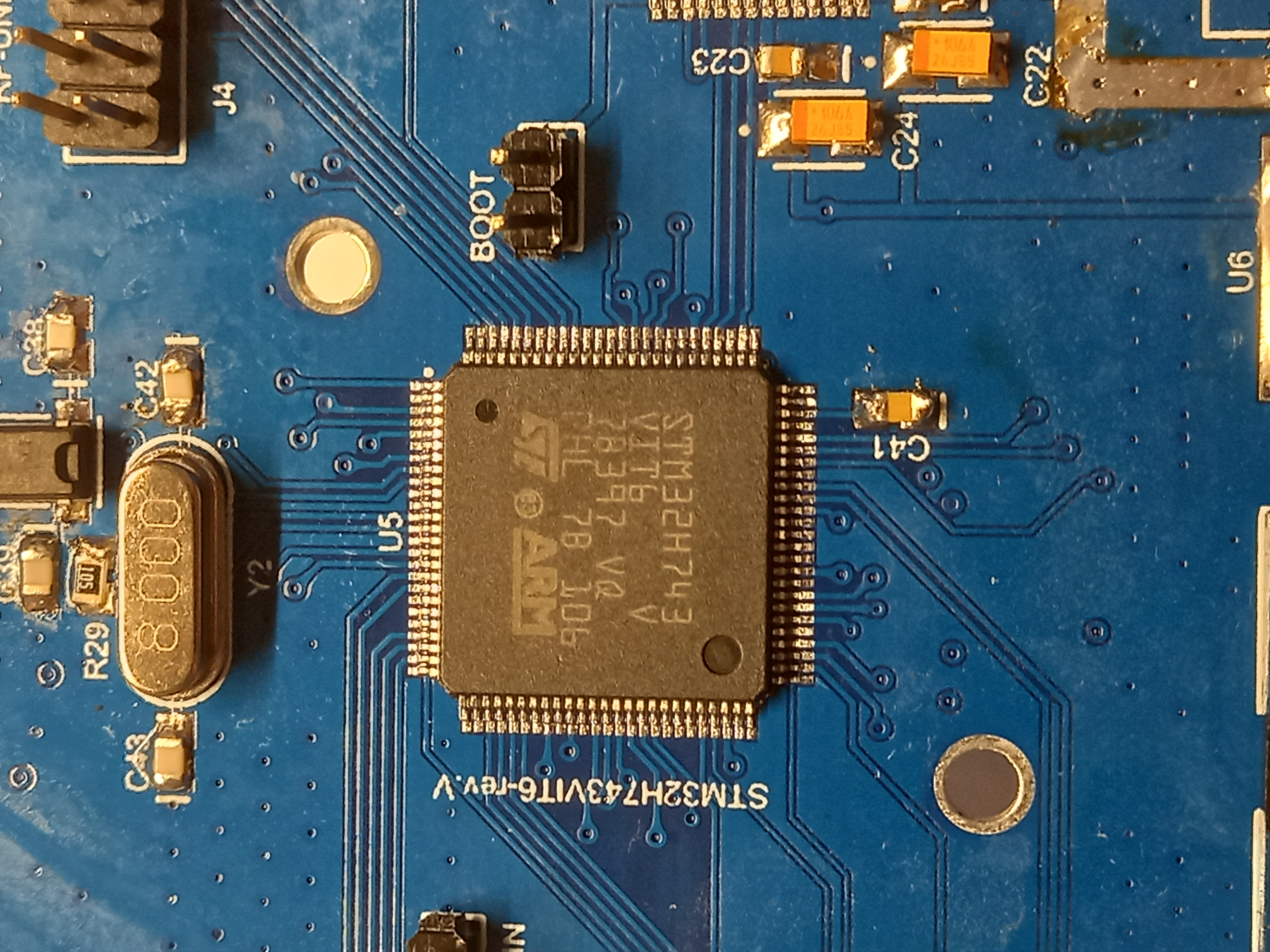

und das letzte
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #12 on: 05. January 2022, 11:16:55 »
|
|
ergänzend zu Meßwerten:
Versorgungsspannung3V3 steht stabil
Stromaufnahme des gesamten Aufbaus - Front nur Display-Modul; MB teilbestückt
beim Einschalten (direktes Anlegen 13,6V) 230mA
nach kurzer Zeit Anstieg auf 170mA
wieder Abfall auf 230mA
dann eingependelt auf 290mA
73 Michael_K
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Platine QRP Versionen
« Reply #13 on: 05. January 2022, 18:15:39 »
|
|
Hallo Michael...
hab mir mal die Bilder angesehen. Wie du gesagt hast, ist die Bildqualität ist nicht soo gut.
Bei den Lötstellen auf dem Mainboard, STM und FPC-Buchse habe ich einige kritische Lötstellen gesehen.
Da müßte man nochmals genauer hinsehen ob die Kontakte wirklich mit den Pads verlötet sind  und das Flußmittel an dem STM und den FPC-Buchsen entfernen ebenso das überflüßige Lötzinn.
Ich weiß, dass das nicht so einfach ist. Zum Entfernen des Lötzinn hat sich bei mir immer wieder die gute alte Entlötlitze bewährt.
und wie geschrieben, das Angebot steht noch..
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen RF-Übertrager
« Reply #14 on: 10. January 2022, 08:03:05 »
|
|
Hallo,
ich habe mich mal übers Wochenende mit den HF-Übertragern der QRP-PA befasst.
Hier meine Gedanken mit Bitte um Kommentierung, andere Vorschläge oder gar „Bauanleitungen“.
Mir ging es darum, welche Bauteile sind verfügbar und wie lassen sich diese vom Platz her auf die PCB unterbringen.
T1 und T3 sind baugleich.
Vorschlag: FT50-43 mit 2x 8Windungen 0,5mm CuL
T4
Doppellochkern BN43-202
über die Schmalseiten 2x 5Windungen 0,5mm Cul
über den Mittelsteg 5Windungen 0,5mm CuL
Verschaltung nach Schaltbild
TSWR
Doppellochkern BN43-202
über die Schmalseiten 2x 10Windungen 0,4mm Cul
durch die beiden Öffnungen 2 Drähte mit PTFE-Isolation (RG-174 o. ä.)
Verschaltung nach Schaltbild
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
