wer traut sich einen Wolf DDC/DUC zu reparieren
« on: 26. January 2024, 11:52:08 »
|
|
Fehler bei Selbsttest:
FPGA Clocks Error
|
|
 Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #1 on: 26. January 2024, 14:29:33 »
|
|
Hallo Jürgen,
Ist der Wolf schon mal ohne Probleme gelaufen?
Was hat der Selbsttest beim ADC gesagt?
Sind alle 16 Ltg grün oder alle rot?
Wenn du die geeigneten Meßmittel hast, überprüfe mal folgendes:
Pin5 und Pin 6 vom VCXO ob die 122,88 MHz ausgegeben werden und mit welcher Amplitute?
An Pin3 von TXCO die 12,288 Mhz
Messe auch am FPGA an den Pins 88 und 89 ob die 122,88 MHz anliegen und ob sie auch die gleiche Amplitute haben, wie am VCXO.
Messe an Pin 126, ob hier auch die 12,288 MHz anliegen.
Fehlt eines der Signale, den VCXO oder TXCO nachlöten und ggf. tauschen
Ist soweit alles in Ordnung, dann geht es an den LTC2208CUP.
Sind keine Verbindungen der 16 Ltgs zum FPGA vorhanden, kann kommt auch der "FPGA-CLOCKS-ERROR".
Kontrolliere auch, ob die 122,88MHz an den Pins 12 und 13 mit der gleichen Amplitude vorhanden sind wie am TCXO und FPGA
Ich weiß nicht, ob du dir die Bauteile selbst beschafft hast und von wo.
Wenn du den Wolf selbst zusammengebaut hast, ist die Frage von wem du die Bauteile bezogen hast.
Bei Ali passiert es sehr gerne und oft, das dort anstatt des 16bit LTCs nur der 14Bit LTC angeboten wird.
Ich hoffe, ich konnte dir etwas weiterhelfen.
PS: Uups ich habe gerade gesehen, dass du mir diesbezuglich eine E-Mail geschrieben hast.
|
| « Last Edit: 26. January 2024, 14:44:05 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
dk8ff
Neuling
Offline
Posts: 8
Ich liebe dieses Forum!
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #2 on: 26. January 2024, 14:53:07 »
|
|
Hey Norbert,
vielen Dank für die schnelle Antwort.
Es handelt sich um einen HamGreek Wolf SDR komplett.
Er ist offensichtlich mal gelaufen weil sich auf der Speicherkarte aufgezeichnete Files befinden die ich extern auslesen konnte.
Das Gerät zeigt beim Selbsstest den man eventuell nach einer halben Stunde Startzeit anwählen kann den Fehler FPGA Clooks Error. Die Speicherkarte ist anwählbar wird aber nicht erkannt. Eine neue ist nicht formatierbar, wird nicht erkannt.
Du merkst es ist nicht mein Thema das selbst zu lösen, mein Bereich ist das restaurieren und bauen von HF Endstufen. Deshalb der Wunsch jemanden zu finden der sich dieses Teilchens annehmen würde.
|
|
Logged
|
|
|
|
Steven
alter Hase
Offline
Posts: 314
--
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #3 on: 26. January 2024, 15:14:59 »
|
|
Hallo Jürgen,

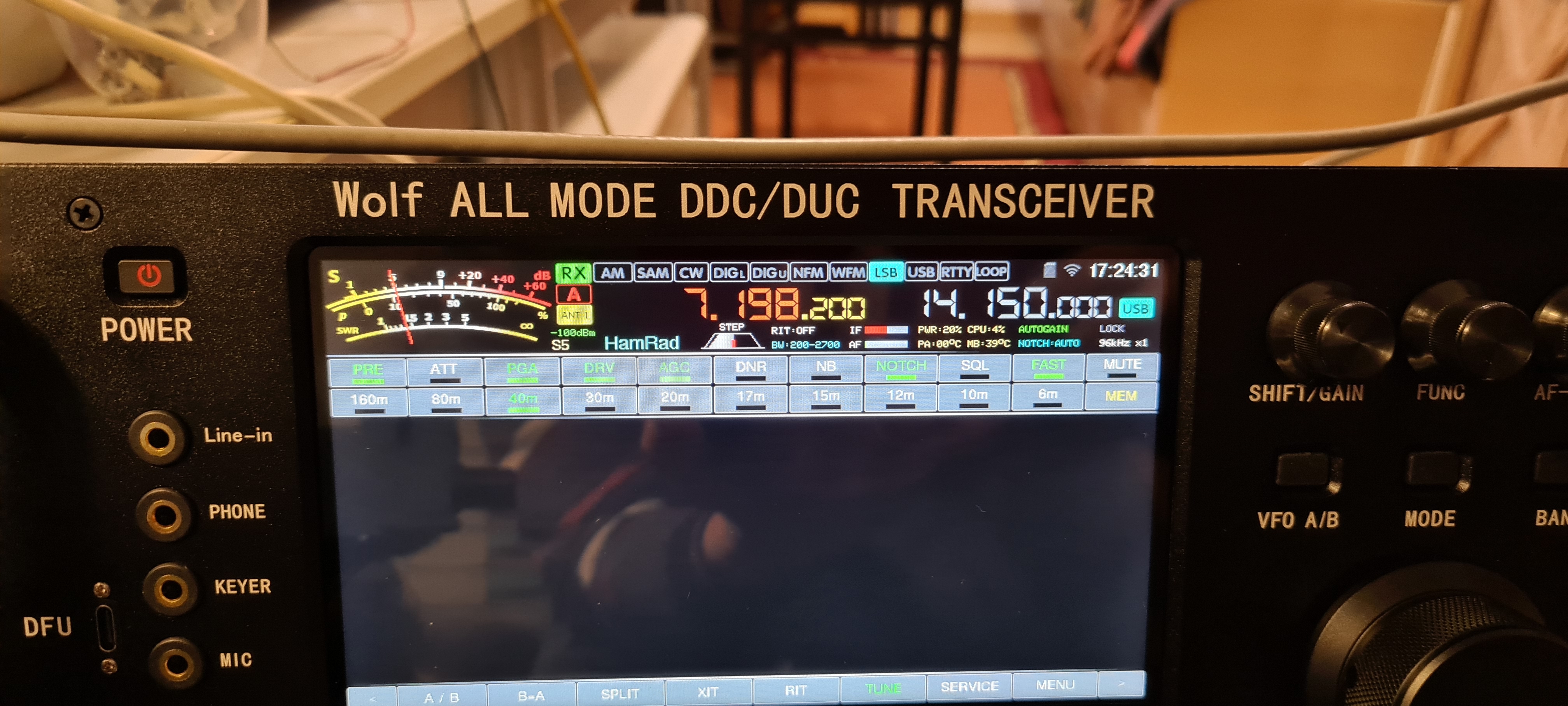

magst mal nach den Drücken von F8 "System Info" fotografieren?
und bitte einmal mit aufschreiben was auf den Display als SampleRate gewählt ist??
Steht rechts neben der VFO B Frequenz
73
|
|
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
dk8ff
Neuling
Offline
Posts: 8
Ich liebe dieses Forum!
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #4 on: 26. January 2024, 16:50:21 »
|
|
Gerät lässt sich wenn, nur über Display bedienen. Im Moment nur Oranger Bildschirm ohne Inhalt.
|
|
|
|
dk8ff
Neuling
Offline
Posts: 8
Ich liebe dieses Forum!
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #5 on: 26. January 2024, 16:52:50 »
|
|
Ich meine etwas um 192... gelesen zu haben...
|
|
|
|
dk8ff
Neuling
Offline
Posts: 8
Ich liebe dieses Forum!
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #6 on: 26. January 2024, 17:12:50 »
|
|
96 khz x1
gefunden
|
|
|
|
Steven
alter Hase
Offline
Posts: 314
--
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #7 on: 26. January 2024, 18:40:10 »
|
|
Gerät lässt sich wenn, nur über Display bedienen. Im Moment nur Oranger Bildschirm ohne Inhalt.
|
|
Ähh wurden da Updates gemacht??
Die FPGA Firmware gibt es nicht, die letzte Firmware für den FPGA ist 8.2.0
vielleicht ist dir damit geholfen wenn dort die korrekte Fw installiert wird
|
|
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
Steven
alter Hase
Offline
Posts: 314
--
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #8 on: 26. January 2024, 18:41:51 »
|
|
Ja gesehen  das sollte mit den FPGA Samples auf den 1. Bild zusammenpassen.. aber wie schon gesagt stimmt an der Firmware vom FPGA was nicht.
ODER
kalte Lötstellen, kam beim einschalten etwas wie BUS Error x --> y
|
| « Last Edit: 26. January 2024, 19:02:41 by Steven » |
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
dk8ff
Neuling
Offline
Posts: 8
Ich liebe dieses Forum!
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #9 on: 27. January 2024, 09:32:20 »
|
|
Hallo Steven,
vielen Dank für deine Beiträge.
Würdest du dich dieses Gerätes annehmen und versuchen es in schwung zu bringen ?
Beste Grüße
Jürgen dk8ff
|
|
Logged
|
|
|
|
Steven
alter Hase
Offline
Posts: 314
--
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #10 on: 27. January 2024, 09:55:26 »
|
|
Ich könnte dir da eine neue Firmware einspielen
in der Hoffnung der Chinese hat da keine Änderungen gemacht zum original!
Ich hab dazu alles da, soweit ich aber auf Bildern gesehen habe ist da am Gehäuse ein Sigel, das müsste ich aber zerstören und Garantien gebe ich da nicht!
Adresse findesr bei QRZ bzw in der Rufzeichenliste
Ich bin aber vom 29.1 bis zum 9.2. beruflich unterwegs und kann mich erst dann dem annehmen.
Frage kam etwas mit "Bus Error ....." ??
73
|
| « Last Edit: 27. January 2024, 09:56:18 by Steven » |
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
dk8ff
Neuling
Offline
Posts: 8
Ich liebe dieses Forum!
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #11 on: 27. January 2024, 10:51:48 »
|
|
Bus Error kommt nicht, es erscheint der Orange Bildschirm mit " Loaded default settings "
Irgendwann geht er weiter und es erscheint der gezeigte Bildschirm oder er bleibt auf dem Orangen Bildschirm. Melde mich per Mail
|
|
Logged
|
|
|
|
DG2NPE
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #12 on: 30. January 2024, 17:50:32 »
|
|
Hallo zusammen,
Das gleiche Erscheinungbild hatte ich auch. Bei mir war es ein Kontakt am eeprom für den STM.
Peter
|
|
Logged
|
|
|
|
Steven
alter Hase
Offline
Posts: 314
--
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #13 on: 30. January 2024, 19:37:55 »
|
|
Hallo zusammen,
Das gleiche Erscheinungbild hatte ich auch. Bei mir war es ein Kontakt am eeprom für den STM.
Peter
|
|
Ich schau mir das mal an ist heut bei mir zuhause angeliefert worden.
73
|
|
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
Steven
alter Hase
Offline
Posts: 314
--
|
|
Re:wer traut sich einen Wolf DDC/DUC zu reparieren
« Reply #14 on: 09. February 2024, 18:10:38 »
|
|
Hallo Jürgen,
soo dein Wolf ist ausgepackt, hinten war der Aufkleber etwas eingedeückt.
Erster einschaltversuch war aber negativ, blieb alles duster es werden aber ca 200mA Strom aufgenommen. Ich prüf das nu mal.
Das ist aber nur ein 20Watt Wolf keiner mit 100W
aber zumindest originale Wolf Platinen wenn auch ältere
EDIT: er kommt sehr Zeitverzögert.. kein Takt auf der SPI Clock Leitung, dadurch klemmt so einiges, ich prüfe nu wieso
73
|
| « Last Edit: 09. February 2024, 19:47:08 by Steven » |
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
