128/5000 Les documents UI V1.7 sont à titre informatif seulement . Veuillez utiliser de préférence les documents V1.8 pour l'assemblage d'une platine OVI40 ui V1.8.

• OVI40 UI V1.7 schéma de circuit
• UI V1.7 position des composants - dessous de PCB
• UI V1.7 position des composants - dessus de PCB

Les fichiers PDF contenant la position des composants permettent la recherche avec Acrobat Reader etc. Cela permet de trouver rapidement l'emplacement des composants connaisant leur nom. Les différences entre V1.7 et V1.8 sont minimes. Les fichiers PDF V1.7 peuvent être utilisés pour assembler une platine OVI40 UI.

• OVI40 UI V1.8 schéma de circuit
• OVI40 UI V1.8 BOM - liste des composants
• BOM de Francois F4HTX avec des informations supplémantaire

Le kit contient le PCB UI V1.8, tous les composants nécessaires (triés dans des petits sacs) ainsi que une liste expliquant quel petit sac contient quels composants. Le LCD display est livré assemblé et testé.

Petits sacs aved les composants (Foto: DL8EBD)

UI V1.8 PCB (Foto: DL8EBD)

Display board (Foto: DL8EBD)

Die Bilder geben einen Eindruck, wie ein fertiges V1.8 UI Board aussieht. Achtung: gezeigt wird das V1.7 mit etwas kleinerem Display : Les images si-dessous donnent une idée du modul OVI40 UI V1.8 assemblé. Attention: les photos montrent la V1.7 - presque pareille à la V 1.8:

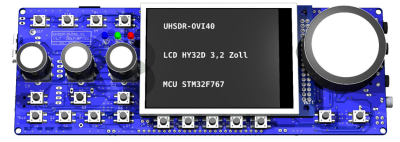

UI Board V1.7 mit 3.2“ Display)

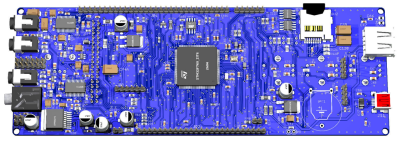

UI Board V1.7

Attention: lisez d'abord le fichier V1.8 errata avant de commencer l'assemblage.

Il n'y a pas de place pour mettre un numéro de composant complet sur les petits semi-conducteurs. Certains composants sont marqués avec un seul code. Signification des codes pour les composants utilisés:

Veuillez noter la position “Pin 1” correct du microcontrôleur STM32. Ce MCU semble avoir 2 marques “Pin 1”, dont une seule est correcte! Si vous voyez imprimé le texte sur la MCU dans le bon sense, le Pin 1 est en bas à gauche (voir photo).

Orientation correcte TXCO & MCU (photo DF9EH)

Le kit est livré avec le MCU STM32F76X_ZIT (“F7”). Le STM32H743ZIT6 (“H7”) vient de sortir sur le marché et peut être utilisé à la place du F7 dans l'avenir. Il est pour le moment recommandé d'utiliser le F7 inclus dans le kit. Raison: Le H7 MCU n'est pas encore soutenu par UHSDR - cela est en cours de planification, mais va encore prendre du temps pour la réalisation.

Comparaison des MCUs:

La liste des errata du STM32H743ZI se retrouve ici.

Position correcte du EEPROM IC7 (photo DF9EH)

Le Pin est clairement visible sur la photo. A noter que le coté du IC7 avecles pins 1..4 est légèrement biseauté. Voir aussi ce document

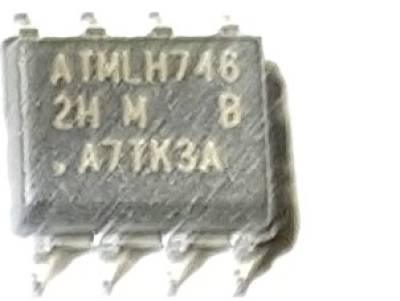

IC7 vu de près

La position du R101 sur le PCB doit rester vide si le EEPROM AT24CM02 R101 - fournit avec le kit - est utilisé.

Le PCB OVI40 UI est très minituarisé - dans certains endroits les composants sont donc très proches les uns des autres. Une des broches du support de batterie doit impérativement être raccourcie avant l'assemblage - elle ne doit pas du tout dépasser le niveau du PCB. Cette broche doit être racourcit avant de la souder:

Court-circuit possible, à éviter (photo DF9EH)

Observez l'orientation correcte des condensateurs tantals et des condensateurs électrolytiques. Le marquage de ces composants est expliqué [http://elektroniktutor.de/bauteilkunde/c_smdcod.html|ici].

S7 et S8 peuvent être installés dans 2 positions différentes:

   * “style mcHF”: S7 et S8 pasau même niveau que les touches de fonction sous l'écran LCD, mais légèrement plus haut    * “style OVI40”: S7 et S8 au même niveau que les touches de fonction sous l'écran LCD

Le “style OVI40” est fortement recommandé.

IC9 (SPI FRAM) et IC11 (SPI FLASH) sont réservé pour des extensions futures. A laisser vide pour l'instant.

• 0x111: STM32F767 and STM32F777 LQFP208 and TFBGA216 package
• 0x110: STM32F769 and STM32F779 LQFP208 and TFBGA216 package
• 0x101: STM32F767 and STM32F777 LQFP176 package
• 0x100: STM32F769 and STM32F779 LQFP176 package
• 0x011: WLCSP180 package
• 0x010: LQFP144 package
• 0x001: LQFP100 package
• 0x000: Reserved

• 0000: LQFP100 (STM32H7x3)
• 0010: TQFP144 (STM32H7x3)
• 0101: TQFP176/UFBGA176 (STM32H7x3)
• 1000: LQFP208/TFBGA240 (STM32H7x3)

Symptôme: En mode veille la consommation de courant de la MCU de la batterie lithium “back-up” est trop élevée. Pour éviter cela mettez une résistance parallèle à C94. Veuillez essayer 56 kOhm comme valeur d'abord. Si le MCU ne démarre pas correctement (“boot”) il faut augmenter la valeur de la résistance encore. Par ailleurs cet solution se retrouve aussi dans le Disco F746.

Avec les résistances fournis avec le kit, les LED sont très brillantes. Pour une lumière plus agréable DF9EH a réduit les valeurs des résistances:

   * R36 à 22.6k (D1 vert)    * R37 à 6.8k (D2 rouge)    * R116 à 6.8k (D3 bleu)
